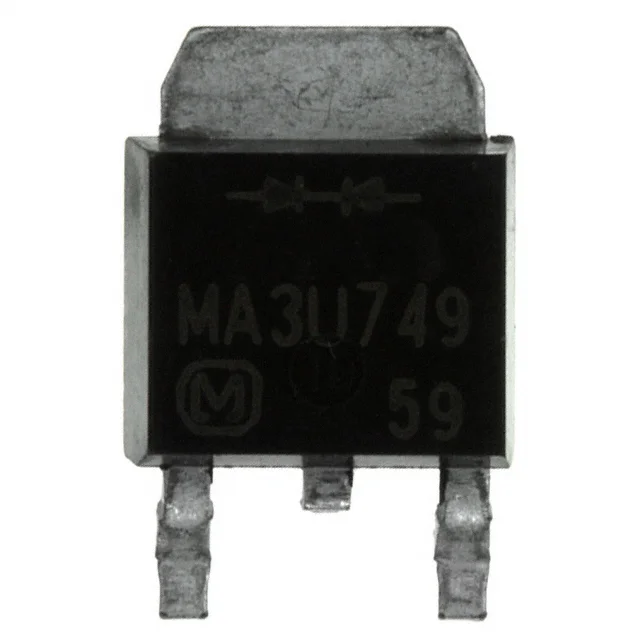

MA3U74900L
DIODE ARRAY SCHOTTKY 40V 5A 2UG
- Üretici
- Panasonic
- Paket/Kılıf
- TO-252-3
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- MA3U74900L
MA3U74900L Hakkında
MA3U74900L, Panasonic tarafından üretilen Schottky diyot dizisidir. Common cathode konfigürasyonuna sahip bu bileşen, 40V maksimum reverse voltajda 5A ortalama doğrultulmuş akımı destekler. TO-252-3 (DPak) surface mount paketinde sunulan komponent, 550mV forward voltaj düşüşü ile düşük güç kaybı sağlar. -40°C ile 125°C arasında çalışabilen bu diyot dizisi, hızlı kurtarma özelliğine sahiptir (≤500ns). Güç kaynakları, AC/DC konvertörler, motor kontrol devreleri ve enerji dönüşüm uygulamalarında kullanılır. 1mA @ 40V reverse leakage karakteristiği ile yüksek güvenilirlik sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 5A |
| Current - Reverse Leakage @ Vr | 1 mA @ 40 V |
| Diode Configuration | 1 Pair Common Cathode |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -40°C ~ 125°C |
| Package / Case | TO-252-3, DPak (2 Leads + Tab), SC-63 |
| Part Status | Obsolete |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | U-G2 |
| Voltage - DC Reverse (Vr) (Max) | 40 V |
| Voltage - Forward (Vf) (Max) @ If | 550 mV @ 2.5 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
