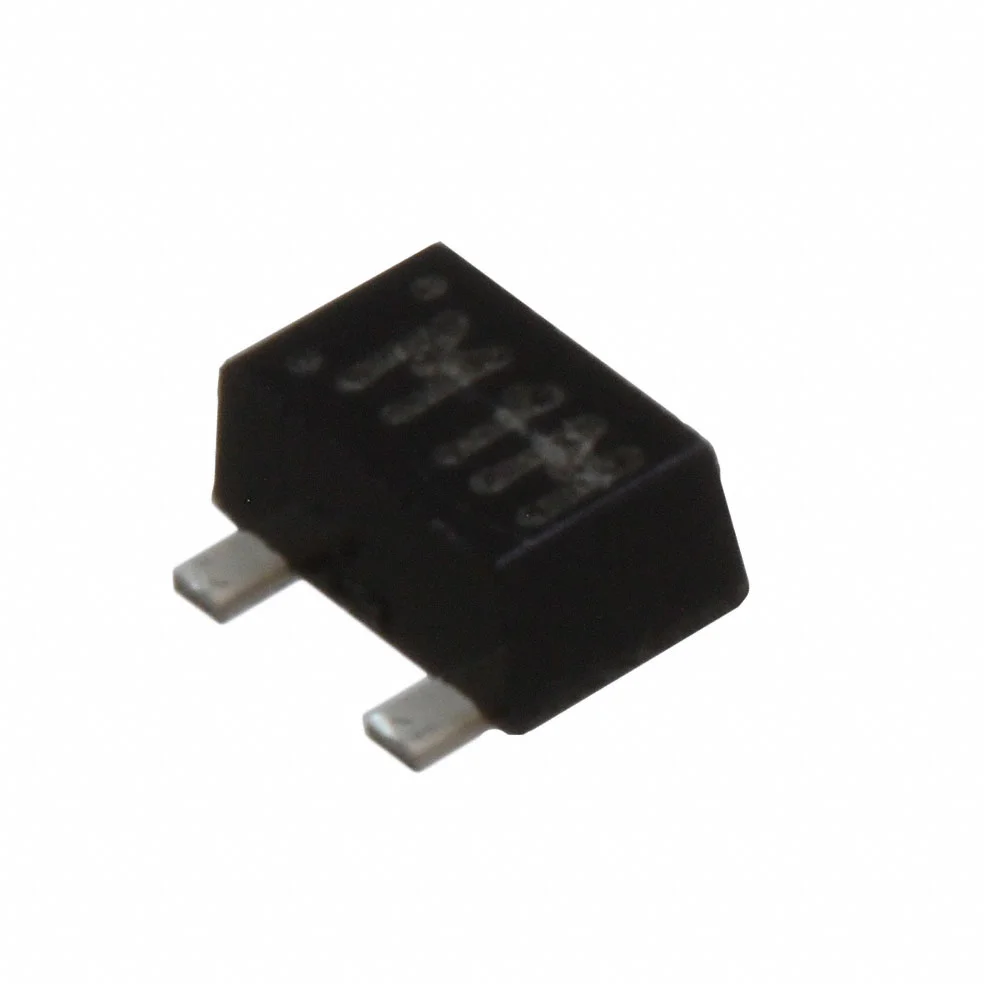

MA3J74400L
DIODE SCHOTTKY 30V 200MA SMINI3
- Üretici
- Panasonic
- Paket/Kılıf
- SC-85
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- MA3J74400L
MA3J74400L Hakkında
MA3J74400L, Panasonic tarafından üretilen Surface Mount Schottky doğrultucu diyottur. 30V ters gerilim ve 200mA ortalama doğrultulmuş akım kapasitesine sahiptir. 550mV forward voltage ile düşük voltaj düşüşü sağlar. 3ns reverse recovery time ile hızlı anahtarlama performansı sunar. SC-85 (SMini3) paketinde yerleştirilmiş olup, düşük sinyal uygulamalarında kullanılmak üzere tasarlanmıştır. 50µA ters akım ve 30pF kapasitans özellikleri ile, güç kaynakları, AC/DC dönüştürücüler ve yüksek frekanslı uygulamalarda tercih edilir. -40°C ile +150°C arasında çalışabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 30pF @ 0V, 1MHz |
| Current - Average Rectified (Io) | 200mA |
| Current - Reverse Leakage @ Vr | 50 µA @ 30 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | 150°C (Max) |
| Package / Case | SC-85 |
| Part Status | Obsolete |
| Reverse Recovery Time (trr) | 3 ns |
| Speed | Small Signal =< 200mA (Io), Any Speed |
| Supplier Device Package | SMini3-F1 |
| Voltage - DC Reverse (Vr) (Max) | 30 V |
| Voltage - Forward (Vf) (Max) @ If | 550 mV @ 200 mA |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
