Diyotlar - Doğrultucular - Tekil

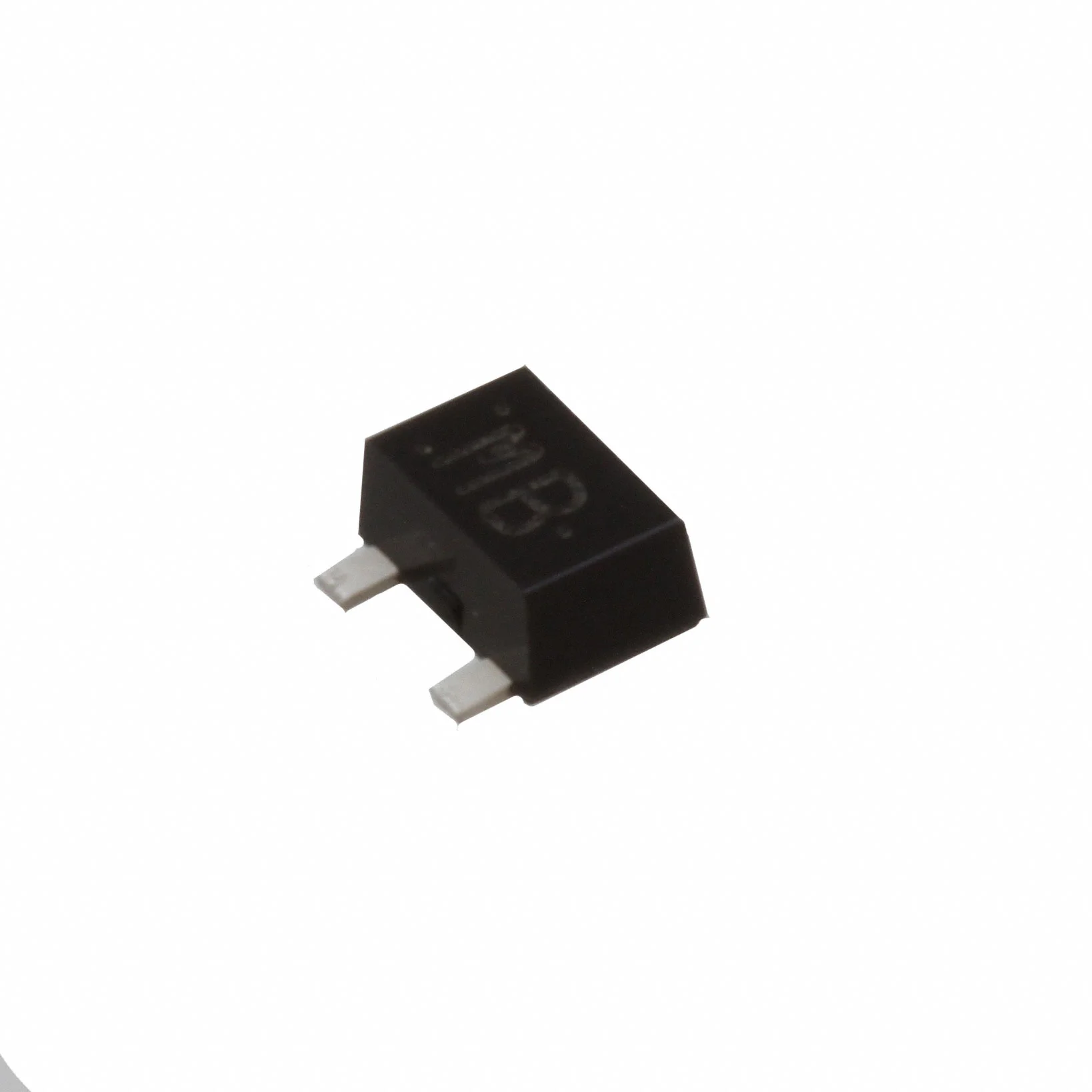

MA3J142A0L
DIODE GEN PURP 80V 100MA SMINI3
- Üretici
- Panasonic
- Paket/Kılıf
- SC-85
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- MA3J142A0L
MA3J142A0L Hakkında
MA3J142A0L, Panasonic tarafından üretilen genel amaçlı silikon doğrultma diyodudur. SC-85 (SMini3-F1) yüzey montaj paketinde sunulan bu komponent, 80V ters voltaj ve 100mA ortalama doğrultulmuş akım kapasitesine sahiptir. 10ns reverse recovery time ile hızlı anahtarlamaya uygun tasarlanmıştır. Forward voltage 100mA'de 1,2V, ters sızıntı akımı 75V'de 100nA'dir. 150°C maksimum bağlantı sıcaklığında güvenli çalışma sağlar. 15pF kapasitans değeri (1MHz'de, 0V'de ölçülen) ile düşük sinyal uygulamalarında tercih edilir. Anahtarlama güç kaynakları, AC/DC dönüştürücüler, koruma devreleri ve genel doğrultma uygulamalarında kullanılır. Ürün artık üretilmemektedir (obsolete).
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 15pF @ 0V, 1MHz |
| Current - Average Rectified (Io) | 100mA (DC) |
| Current - Reverse Leakage @ Vr | 100 nA @ 75 V |
| Diode Type | Standard |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | 150°C (Max) |
| Package / Case | SC-85 |
| Part Status | Obsolete |
| Reverse Recovery Time (trr) | 10 ns |
| Speed | Small Signal =< 200mA (Io), Any Speed |
| Supplier Device Package | SMini3-F1 |
| Voltage - DC Reverse (Vr) (Max) | 80 V |
| Voltage - Forward (Vf) (Max) @ If | 1.2 V @ 100 mA |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
