MA3G655

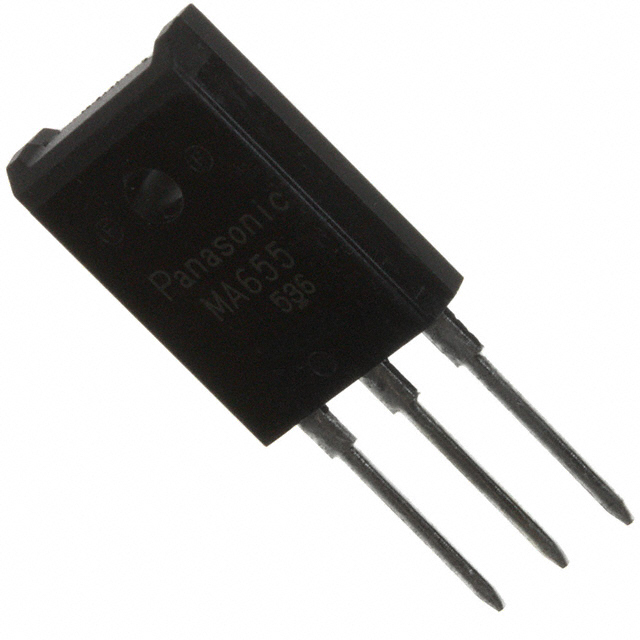

DIODE ARRAY GP 300V 20A TO3F-A1
- Üretici
- Panasonic
- Paket/Kılıf
- TOP-3F
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- MA3G
MA3G655 Hakkında
MA3G655, Panasonic tarafından üretilen 300V 20A rated fast recovery diyot dizisidir. TO3F-A1 paketinde sunulan bu komponent, ortalama doğrultulmuş akım başına 20A kapasitesi ile güç kaynakları, inverter devreleri ve ağır akımlı AC-DC dönüştürücülerde kullanılır. 1 çift common cathode konfigürasyonu ile dizayn edilen MA3G655, 50ns reverse recovery time ve 1V maksimum forward voltage (@10A) özelliklerine sahiptir. Geniş çalışma sıcaklık aralığı (-40°C ~ 150°C), 20µA @ 300V reverse leakage akımı ve fast recovery karakteristiği sayesinde anahtarlama uygulamalarında güvenilir performans sağlar. Through hole montaj tipi ile PCB'ye doğrudan entegrasyona uygundur. Üretim durumu itibariyle eski nesil (obsolete) bir komponenttir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 20A |
| Current - Reverse Leakage @ Vr | 20 µA @ 300 V |
| Diode Configuration | 1 Pair Common Cathode |
| Diode Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature - Junction | -40°C ~ 150°C |
| Package / Case | TOP-3F |
| Part Status | Obsolete |
| Reverse Recovery Time (trr) | 50 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | TOP-3F-A1 |
| Voltage - DC Reverse (Vr) (Max) | 300 V |
| Voltage - Forward (Vf) (Max) @ If | 1 V @ 10 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
