Diyotlar - Doğrultucular - Diziler

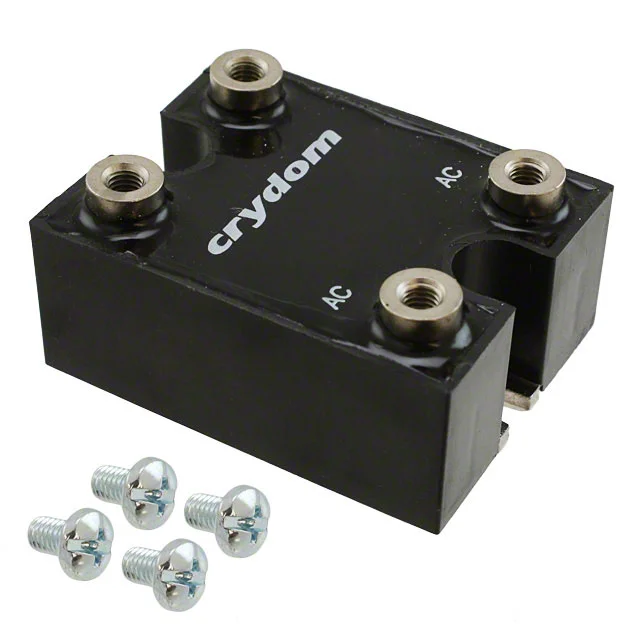

M5060THC600
DIODE MODULE 600V 60A
- Üretici
- Sensata Technologies – Crydom
- Paket/Kılıf
- Module
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- M5060THC
M5060THC600 Hakkında
M5060THC600, Sensata Technologies – Crydom tarafından üretilen 600V 60A kapasiteli diyot modülüdür. 3 adet Common Cathode konfigürasyonunda standart doğrultucu diyotları içerir. Şasi montajına uygun Module paket tasarımı ile endüstriyel uygulamalarda kullanılır. -40°C ile 125°C arasında çalışabilen bu komponent, 1.35V forward voltajı ile 60A ortalama doğrultulmuş akım sağlar. Standard recovery karakteristiğine sahip diyotlar, güç kaynakları, invertörler, UPS sistemleri ve motor kontrol devrelerinde AC/DC dönüştürme işlemlerinde yer alır. 600V DC ters voltaj dayanımı ile yüksek voltaj uygulamalarına uygun tasarlanmıştır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 60A |
| Diode Configuration | 3 Common Cathode |
| Diode Type | Standard |
| Mounting Type | Chassis Mount |
| Operating Temperature - Junction | -40°C ~ 125°C |
| Package / Case | Module |
| Part Status | Active |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | Module |
| Voltage - DC Reverse (Vr) (Max) | 600 V |
| Voltage - Forward (Vf) (Max) @ If | 1.35 V @ 60 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
