Diyotlar - Doğrultucular - Diziler
M5060CC1200

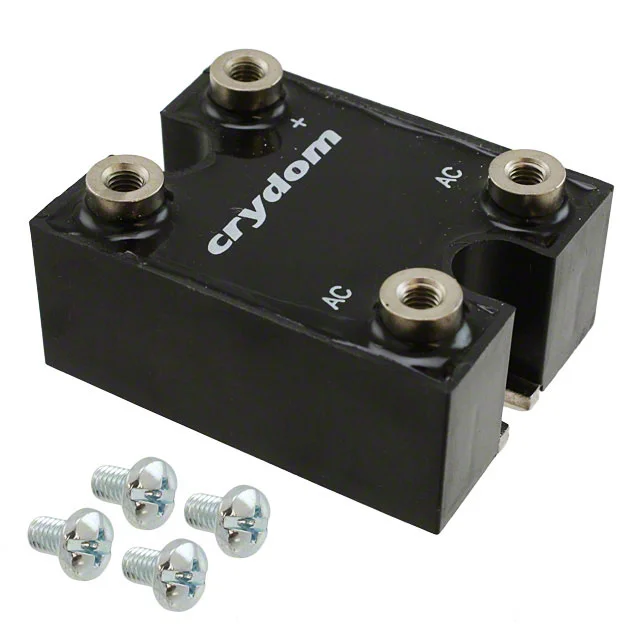

DIODE MODULE 1.2KV 60A
- Üretici
- Sensata Technologies – Crydom
- Paket/Kılıf
- Module
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- M5060CC1200
M5060CC1200 Hakkında
M5060CC1200, Sensata Technologies – Crydom tarafından üretilen 1.2kV/60A kapasiteli doğrultma diyot modülüdür. Common Cathode konfigürasyonda 1 çift diyot içeren bu modul, chassis mount şekilde sabitlenmektedir. Standard recovery karakteristiklerine sahip olan komponent, maksimum 1.35V forward voltaj düşüşü ile 60A DC ortalama doğrultulmuş akım sağlar. -40°C ile 125°C arasında çalışabilen modül, endüstriyel uygulamalarda, güç kaynakları, invertörler ve motor kontrolü gibi yüksek akım doğrultma işlemlerinde kullanılır. Chassis mount packaging, soğutma sistemleriyle entegrasyonunu kolaylaştırır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 60A (DC) |
| Diode Configuration | 1 Pair Common Cathode |
| Diode Type | Standard |
| Mounting Type | Chassis Mount |
| Operating Temperature - Junction | -40°C ~ 125°C |
| Package / Case | Module |
| Part Status | Active |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | Module |
| Voltage - DC Reverse (Vr) (Max) | 1200 V |
| Voltage - Forward (Vf) (Max) @ If | 1.35 V @ 60 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
