Diyotlar - Doğrultucular - Diziler

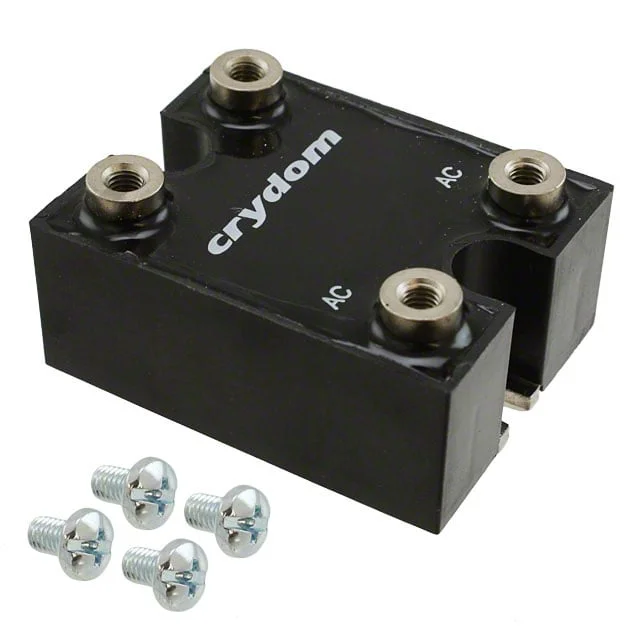

M50100THC1600
DIODE MODULE 1.6KV 100A
- Üretici
- Sensata Technologies – Crydom
- Paket/Kılıf
- Module
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- M50100THC
M50100THC1600 Hakkında
M50100THC1600, Sensata Technologies – Crydom tarafından üretilen 1.6kV 100A kapasiteli diyot modülüdür. 3 Common Cathode konfigürasyonuna sahip bu doğrultucu diyot modülü, yüksek gerilim uygulamalarında AC/DC güç dönüştürme işlemlerinde kullanılır. Maksimum reverse voltajı 1600V, forward voltajı 100A'de 1.2V'tur. Standard recovery karakteristiğine sahip modül (-40°C ile 125°C arasında çalışır), chassis mount tipi montaj ile endüstriyel ve ticari güç kaynağı sistemlerinde, inverter devrelerde ve AC-DC konvertör uygulamalarında yer alır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 100A |
| Diode Configuration | 3 Common Cathode |
| Diode Type | Standard |
| Mounting Type | Chassis Mount |
| Operating Temperature - Junction | -40°C ~ 125°C |
| Package / Case | Module |
| Part Status | Active |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | Module |
| Voltage - DC Reverse (Vr) (Max) | 1600 V |
| Voltage - Forward (Vf) (Max) @ If | 1.2 V @ 100 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
