Diyotlar - Doğrultucular - Diziler

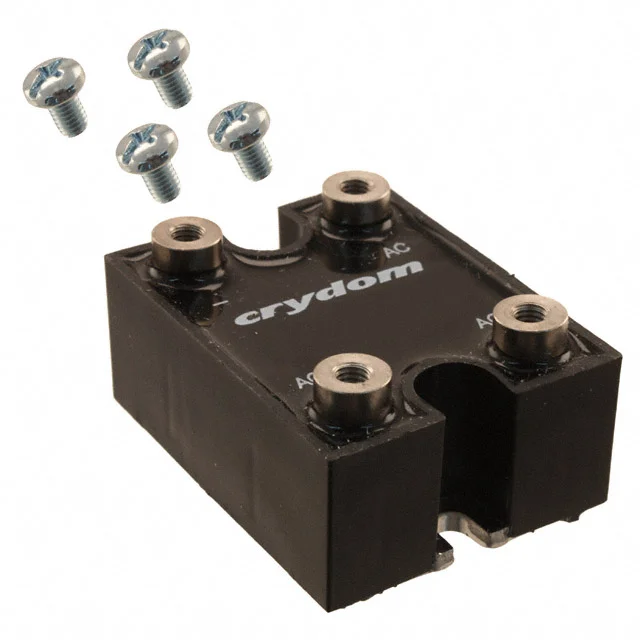

M50100THA1600
DIODE MODULE 1.6KV 100A
- Üretici
- Sensata Technologies – Crydom
- Paket/Kılıf
- Module
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- M50100THA
M50100THA1600 Hakkında
M50100THA1600, Sensata Technologies – Crydom tarafından üretilen 1.6kV 100A diyot modülüdür. 3 adet Common Anode konfigürasyonuna sahip bu doğrultucu diyot modülü, yüksek voltaj uygulamalarında kullanılır. Ortalama doğrultulmuş akım (Io) her bir diyot için 100A'dir. Maksimum ters voltaj (Vr) 1600V, ileri voltaj (Vf) 100A'de 1.2V'dir. -40°C ile 125°C arasında çalışan bu modül, endüstriyel güç kontrol sistemleri, konvertörler ve AC/DC güç kaynakları gibi uygulamalarda yer alır. Chassis Mount tipi montajı ile panellere direkt olarak sabitlenebilir. Standard recovery karakteristiğine (>500ns, >200mA) sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 100A |
| Diode Configuration | 3 Common Anode |
| Diode Type | Standard |
| Mounting Type | Chassis Mount |
| Operating Temperature - Junction | -40°C ~ 125°C |
| Package / Case | Module |
| Part Status | Active |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | Module |
| Voltage - DC Reverse (Vr) (Max) | 1600 V |
| Voltage - Forward (Vf) (Max) @ If | 1.2 V @ 100 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
