Transistörler - Bipolar (BJT) - RF

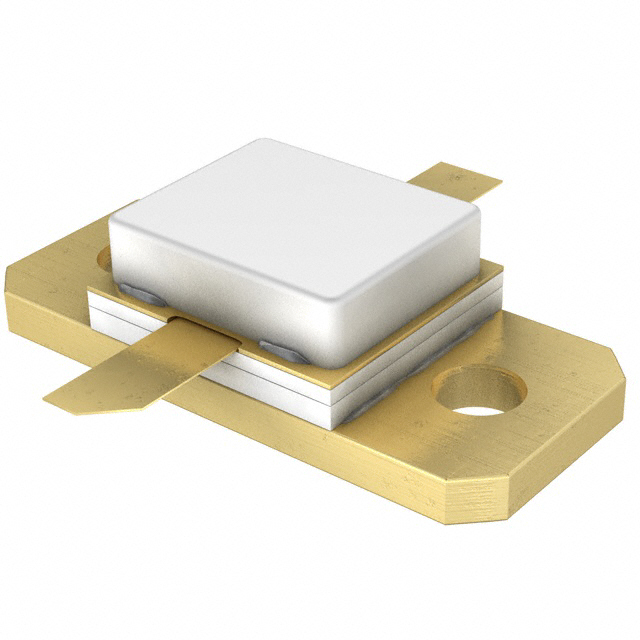

LZ1418E100R,114
RF TRANS NPN 20V 1.6GHZ CDFM2
- Üretici
- Ampleon
- Paket/Kılıf
- SOT-443A
- Kategori
- Transistörler - Bipolar (BJT) - RF
- Seri / Aile Numarası
- LZ1418E100R
LZ1418E100R,114 Hakkında
LZ1418E100R, Ampleon tarafından üretilen NPN tipi RF transistörüdür. 1.6GHz transition frequency ile yüksek frekans uygulamalarında kullanılmak üzere tasarlanmıştır. 20V collector-emitter breakdown voltajı ve 45W maksimum güç yeteneği ile RF amplifikasyon, güç yükseltme ve modülasyon devreleri gibi uygulamalarda çalışır. Chassis mount SOT-443A paketinde sunulan bu komponentin maksimum collector akımı 4A ve 2A/3V koşullarında minimum DC current gain değeri 15'tir. 200°C çalışma sıcaklığına kadar dayanıklılık gösterir. Radyo frekans iletişim sistemleri, broadcast ekipmanları ve endüstriyel RF uygulamalarında yaygın olarak kullanılmıştır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 4A |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 15 @ 2A, 3V |
| Frequency - Transition | 1.6GHz |
| Mounting Type | Chassis Mount |
| Operating Temperature | 200°C (TJ) |
| Package / Case | SOT-443A |
| Part Status | Obsolete |
| Power - Max | 45W |
| Supplier Device Package | CDFM2 |
| Transistor Type | NPN |
| Voltage - Collector Emitter Breakdown (Max) | 20V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
