Diyotlar - Doğrultucular - Tekil

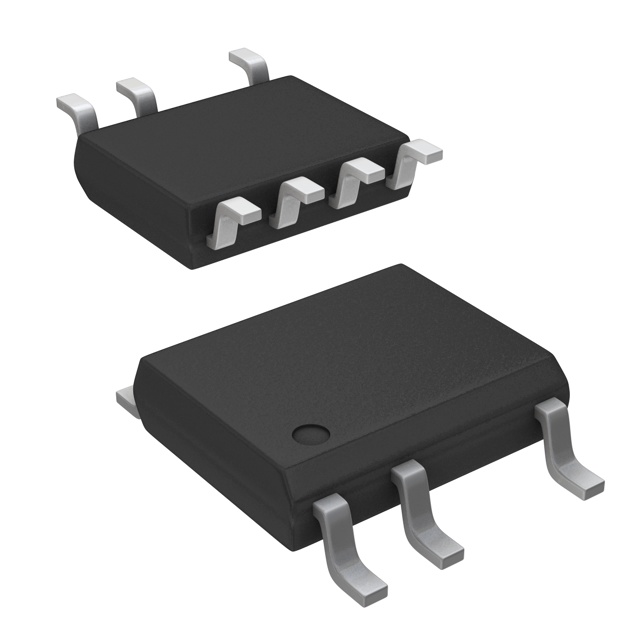

LXA03D530-TL
DIODE GEN PURP 530V 3A 8SO
- Üretici
- Power Integrations
- Paket/Kılıf
- SO-8C
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- LXA03D530
LXA03D530-TL Hakkında
LXA03D530-TL, Power Integrations tarafından üretilen genel amaçlı fast recovery diyottur. 530V DC ters gerilim dayanımı ve 3A ortalama doğrultulu akım kapasitesi ile tasarlanmıştır. 34.3 ns reverse recovery time ve 1.71V forward voltage özellikleri sayesinde anahtarlama uygulamalarında düşük enerji kaybı sağlar. Surface mount SO-8C paketinde sunulan bu diyot, güç kaynakları, AC-DC konvertörleri, inverterler ve diğer anahtarlamalı güç elektroniği devreleri ile uygulamalarda kullanılır. 150°C maksimum junction sıcaklığında çalışabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 15pF @ 10V, 1MHz |
| Current - Average Rectified (Io) | 3A |
| Current - Reverse Leakage @ Vr | 250 µA @ 530 V |
| Diode Type | Standard |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | 150°C (Max) |
| Part Status | Active |
| Reverse Recovery Time (trr) | 34.3 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | SO-8C |
| Voltage - DC Reverse (Vr) (Max) | 530 V |
| Voltage - Forward (Vf) (Max) @ If | 1.71 V @ 3 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
