Diyotlar - Doğrultucular - Tekil

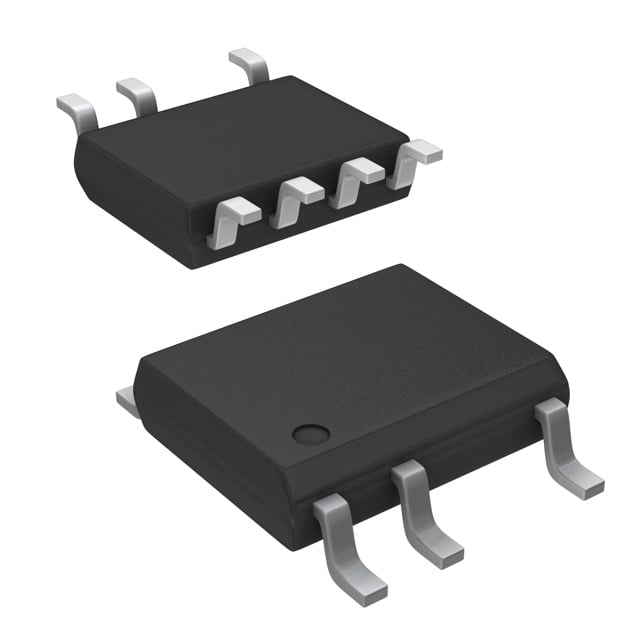

LXA03D530
DIODE GEN PURP 530V 3A 8SO
- Üretici
- Power Integrations
- Paket/Kılıf
- SO-8C
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- LXA03D530
LXA03D530 Hakkında
LXA03D530, Power Integrations tarafından üretilen 530V reverse voltage derecelendirilmiş bir genel amaçlı doğrultma diyotudur. 3A ortalama doğrultulmuş akım kapasitesi ile güç kaynakları, invertörler ve AC-DC dönüştürücü devrelerinde kullanılır. Fast recovery karakteristiği (≤500ns) sayesinde yüksek frekanslı uygulamalarda düşük ters kurtarma zamanı sağlar. Surface mount SO-8C paketinde sunulan bu bileşen, maksimum 150°C junction sıcaklığında çalışabilir ve 34.3ns ters kurtarma süresine sahiptir. 1.71V ileri voltaj düşüşü ile verimli doğrultma performansı sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 15pF @ 10V, 1MHz |
| Current - Average Rectified (Io) | 3A |
| Current - Reverse Leakage @ Vr | 250 µA @ 530 V |
| Diode Type | Standard |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | 150°C (Max) |
| Part Status | Market |
| Reverse Recovery Time (trr) | 34.3 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | SO-8C |
| Voltage - DC Reverse (Vr) (Max) | 530 V |
| Voltage - Forward (Vf) (Max) @ If | 1.71 V @ 3 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
