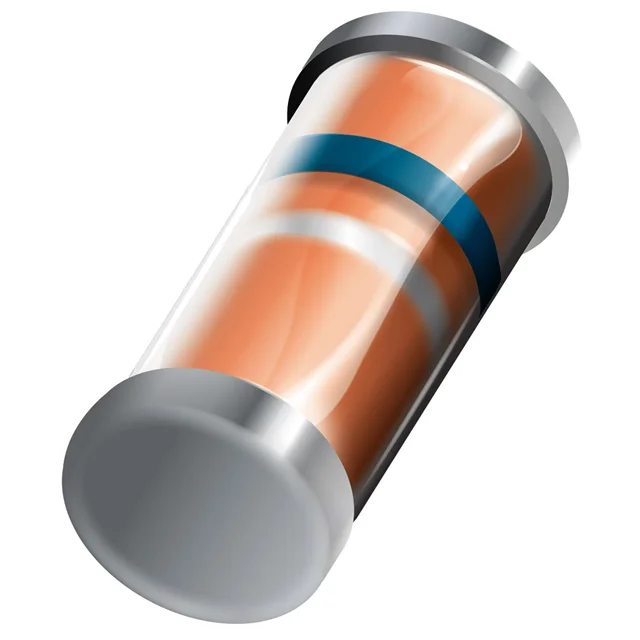

LSR106 L0G
DIODE SCHOTTKY 60V 1A MELF
- Üretici
- Taiwan Semiconductor
- Paket/Kılıf
- DO-213AB
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- LSR106
LSR106 L0G Hakkında
LSR106 L0G, Taiwan Semiconductor tarafından üretilen 60V 1A rated Schottky diyottur. MELF (DO-213AB) yüzey montajlı paket ile sunulan bu komponent, hızlı anahtarlama uygulamalarında ve DC güç kaynakları, adaptörler, LED sürücüleri gibi doğrultma devrelerinde kullanılır. 700mV @ 1A ileri gerilim düşüşü ve 500ns altında hızlı geri kazanım süresi ile karakterize edilen bu diyot, güç kaybını en aza indirerek verimli şehir ve seri üretim uygulamalarında tercih edilir. -65°C ile 150°C arasında çalışma sıcaklığı aralığı, endüstriyel ve tüketici elektronik tasarımlarında geniş uygulama yelpazesi sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 80pF @ 4V, 1MHz |
| Current - Average Rectified (Io) | 1A |
| Current - Reverse Leakage @ Vr | 1 mA @ 60 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -65°C ~ 150°C |
| Package / Case | DO-213AB, MELF |
| Part Status | Active |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | MELF |
| Voltage - DC Reverse (Vr) (Max) | 60 V |
| Voltage - Forward (Vf) (Max) @ If | 700 mV @ 1 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
