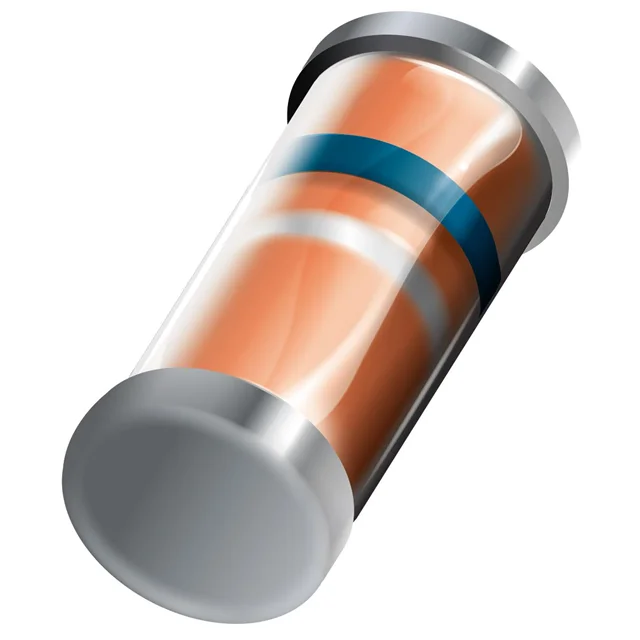

LSR105 L0G
DIODE SCHOTTKY 50V 1A MELF
- Üretici
- Taiwan Semiconductor
- Paket/Kılıf
- DO-213AB
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- LSR105
LSR105 L0G Hakkında
LSR105 L0G, Taiwan Semiconductor tarafından üretilen yüksek hızlı Schottky diyottur. 50V ters voltaj ve 1A ortalama doğrultulmuş akım kapasitesi ile güç uygulamalarında, anahtarlama devrelerinde ve frekans dönüştürücülerde kullanılır. MELF (DO-213AB) yüzey montajlı paketde sunulan bu diyot, 700mV forward voltaj düşümü ile düşük kayıp uygulamalar için uygundur. Hızlı geri kazanım özelliği (<500ns) sayesinde yüksek frekanslı devrelerde tercih edilir. Geniş çalışma sıcaklığı aralığı (-65°C ~ 150°C) ile endüstriyel ve otomotiv uygulamalarında güvenilir performans sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 80pF @ 4V, 1MHz |
| Current - Average Rectified (Io) | 1A |
| Current - Reverse Leakage @ Vr | 1 mA @ 50 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -65°C ~ 150°C |
| Package / Case | DO-213AB, MELF |
| Part Status | Active |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | MELF |
| Voltage - DC Reverse (Vr) (Max) | 50 V |
| Voltage - Forward (Vf) (Max) @ If | 700 mV @ 1 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
