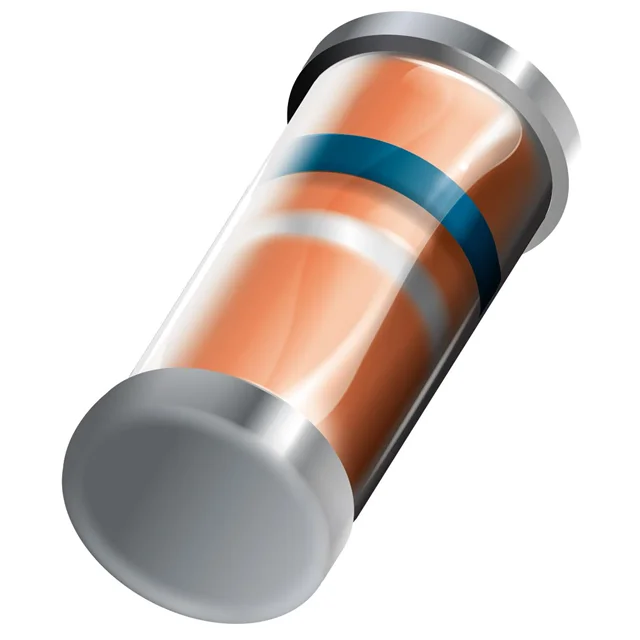

LSR104 L0G
DIODE SCHOTTKY 40V 1A MELF
- Üretici
- Taiwan Semiconductor
- Paket/Kılıf
- DO-213AB
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- LSR104
LSR104 L0G Hakkında
LSR104 L0G, Taiwan Semiconductor tarafından üretilen surface mount Schottky doğrultma diyotudur. 40V maksimum reverse voltaj ve 1A ortalama doğrultulmuş akım kapasitesine sahip olan bu bileşen, hızlı anahtarlama uygulamaları için tasarlanmıştır. 550mV forward voltaj düşüşü ve 500ns'den daha kısa recovery süresi ile güç kaynakları, anahtarlı güç kaynakları (SMPS), AC/DC dönüştürücüler ve düşük gerilim uygulamalarında kullanılır. MELF (DO-213AB) paketlemesi kompakt PCB tasarımlarına uygun olup, -65°C ile 125°C arasında çalışır. 1MHz'de 110pF kapasitans ve 40V'ta 1mA ters sızıntı akımı karakteristikleri, yüksek frekans anahtarlama devrelerinde düşük sinyal müdahalesi sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 110pF @ 4V, 1MHz |
| Current - Average Rectified (Io) | 1A |
| Current - Reverse Leakage @ Vr | 1 mA @ 40 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -65°C ~ 125°C |
| Package / Case | DO-213AB, MELF |
| Part Status | Active |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | MELF |
| Voltage - DC Reverse (Vr) (Max) | 40 V |
| Voltage - Forward (Vf) (Max) @ If | 550 mV @ 1 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
