Diyotlar - Doğrultucular - Tekil

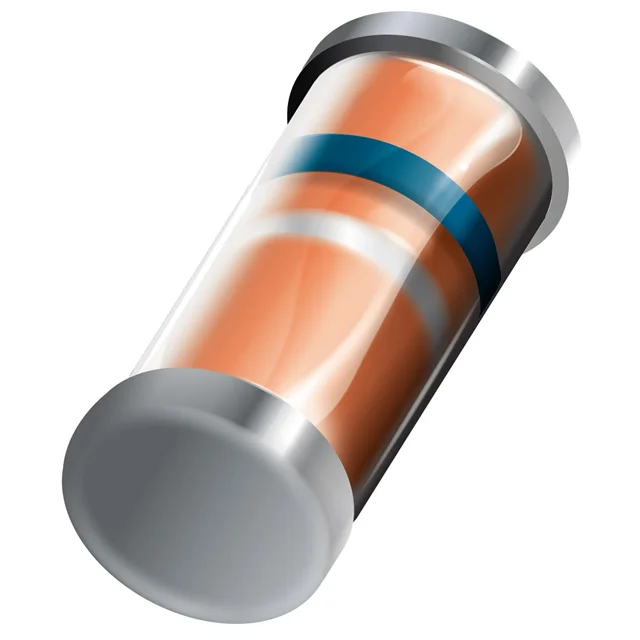

LSR103 L0G
DIODE SCHOTTKY 30V 1A MELF
- Üretici
- Taiwan Semiconductor
- Paket/Kılıf
- DO-213AB
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- LSR103
LSR103 L0G Hakkında
LSR103 L0G, Taiwan Semiconductor tarafından üretilen Surface Mount Schottky doğrultucu diyottur. 30V ters voltaj ve 1A ortalama doğrultulmuş akım kapasitesi ile tasarlanmıştır. Fast Recovery tipi yapısı sayesinde 500ns altında düşük kapanış zamanına sahiptir. DO-213AB (MELF) paketinde sunulan bu diyot, 550mV forward voltajı ile güç kaybını minimize eder. -65°C ile 125°C arasında çalışma sıcaklığı aralığında kullanılabilir. Anahtarlama devreleri, güç yönetimi uygulamaları ve düşük voltaj doğrultma işlemlerinde yaygın olarak tercih edilir. 110pF kapasitans değeri (4V, 1MHz) hızlı anahtarlama uygulamaları için uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 110pF @ 4V, 1MHz |
| Current - Average Rectified (Io) | 1A |
| Current - Reverse Leakage @ Vr | 1 mA @ 30 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -65°C ~ 125°C |
| Package / Case | DO-213AB, MELF |
| Part Status | Active |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | MELF |
| Voltage - DC Reverse (Vr) (Max) | 30 V |
| Voltage - Forward (Vf) (Max) @ If | 550 mV @ 1 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
