Diyotlar - Doğrultucular - Tekil

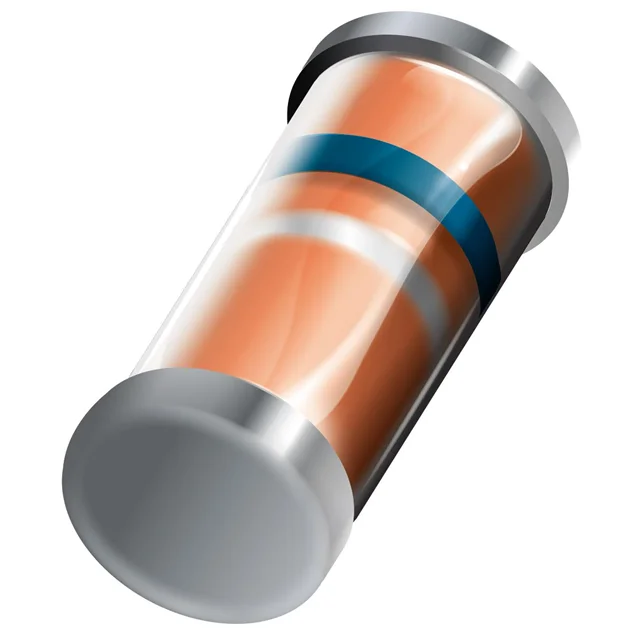

LSR102 L0G
DIODE SCHOTTKY 20V 1A MELF
- Üretici
- Taiwan Semiconductor
- Paket/Kılıf
- DO-213AB
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- LSR102
LSR102 L0G Hakkında
LSR102 L0G, Taiwan Semiconductor tarafından üretilen 20V 1A kapasiteli hızlı anahtarlama Schottky diyotudur. DO-213AB (MELF) yüzey montaj paketinde sunulan bu bileşen, düşük forward voltage (550mV @ 1A) karakteristiği nedeniyle güç uygulamalarında verimlilik sağlar. 550ns'den daha hızlı recovery süresi ile AC-DC adaptörler, anahtarlı güç kaynakları, LED sürücüleri ve düşük gerilim doğrultucu uygulamalarında kullanılır. -65°C ile +125°C arasındaki geniş çalışma sıcaklık aralığı, ters gerilim kaçak akımı 1mA @ 20V'dir. Aktif üretim durumunda olan bu diyot, yüksek güvenilirlik gerektiren endüstriyel ve tüketici elektronik tasarımlarında tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 110pF @ 4V, 1MHz |
| Current - Average Rectified (Io) | 1A |
| Current - Reverse Leakage @ Vr | 1 mA @ 20 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -65°C ~ 125°C |
| Package / Case | DO-213AB, MELF |
| Part Status | Active |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | MELF |
| Voltage - DC Reverse (Vr) (Max) | 20 V |
| Voltage - Forward (Vf) (Max) @ If | 550 mV @ 1 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
