Diyotlar - Doğrultucular - Tekil

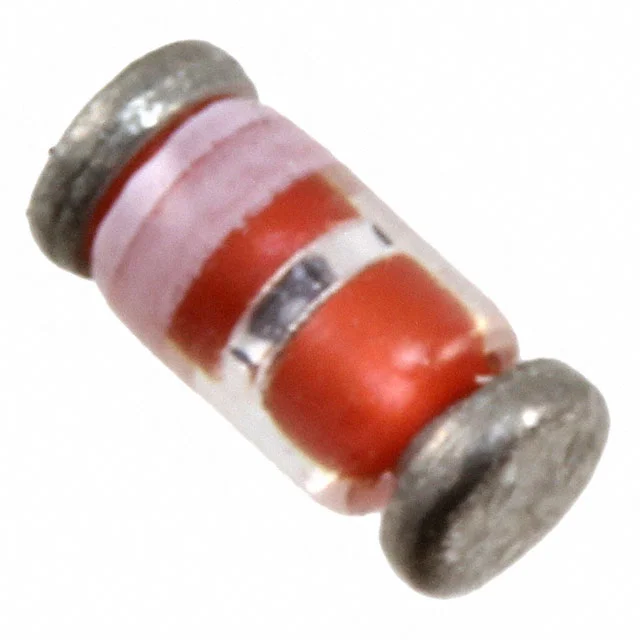

LSM145 MELF
DIODE SCHOTTKY 45V 1A DO213AB
- Üretici
- Microchip Technology
- Paket/Kılıf
- DO-213AB
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- LSM145
LSM145 MELF Hakkında
LSM145 MELF, Microchip Technology tarafından üretilen Surface Mount Schottky doğrultma diyotudur. 45V maksimum ters voltaj ve 1A ortalama doğrultulmuş akım kapasitesiyle tasarlanmıştır. 580mV maksimum ileri voltaj düşüşü (Vf) 1A akımda sağlar. Fast Recovery karakteristiği (≤500ns) sayesinde hızlı anahtarlama uygulamalarında tercih edilir. DO-213AB MELF cam paket formatında sunulmaktadır. -65°C ile +150°C arasında junction sıcaklıklarında güvenilir çalışma sunar. Düşük ters sızıntı akımı (1mA @ 45V) ile güç kaynakları, AC adaptörler, LED sürücüleri ve anahtarlamalı regülatörlerde yaygın olarak kullanılır. Yüksek frekans uygulamaları ve düşük kayıp gereksinimlerinde uygun bir seçimdir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 1A |
| Current - Reverse Leakage @ Vr | 1 mA @ 45 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -65°C ~ 150°C |
| Package / Case | DO-213AB, MELF (Glass) |
| Part Status | Active |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | DO-213AB |
| Voltage - DC Reverse (Vr) (Max) | 45 V |
| Voltage - Forward (Vf) (Max) @ If | 580 mV @ 1 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
