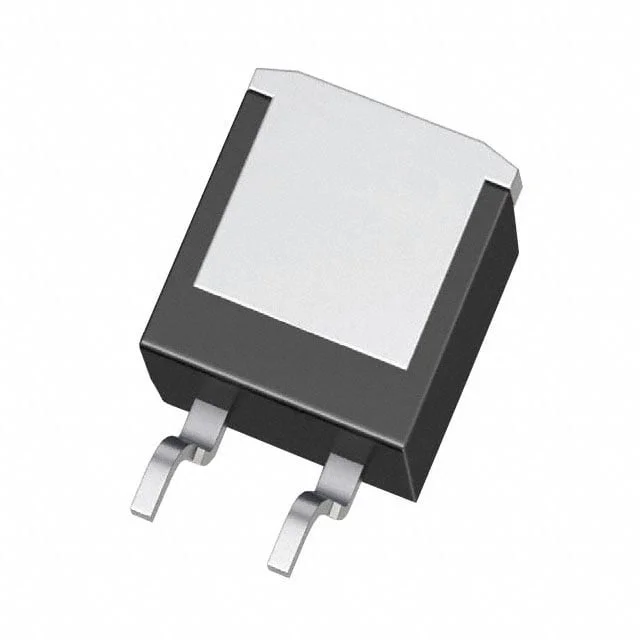

LSIC2SD120D20
SCHOTTKY DIODE SIC 1200V 20A
- Üretici
- Littelfuse
- Paket/Kılıf
- TO-263-3
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- LSIC2SD120D20
LSIC2SD120D20 Hakkında
LSIC2SD120D20, Littelfuse tarafından üretilen 1200V Silicon Carbide (SiC) Schottky diyottur. 20A ortalama doğrultulmuş akım kapasitesine sahip bu komponent, yüksek frekans uygulamalarında sıfır geri kazanım zamanı (zero recovery time) sunmaktadır. TO-263-3 Surface Mount paketinde sunulan diyot, -55°C ile 175°C arasında çalışabilir. Maksimum 1.8V ileri gerilim düşüşü ve 100µA ters sızıntı akımı karakteristiğine sahiptir. Güç elektroniği, invertör, AC/DC konvertörler ve yüksek frekans anahtarlama uygulamalarında kullanılır. (Not: Ürün obsolete durumdadır)
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 1142pF @ 1V, 1MHz |
| Current - Average Rectified (Io) | 54.5A (DC) |
| Current - Reverse Leakage @ Vr | 100 µA @ 1200 V |
| Diode Type | Silicon Carbide Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -55°C ~ 175°C |
| Package / Case | TO-263-3, D²Pak (2 Leads + Tab), TO-263AB |
| Part Status | Obsolete |
| Reverse Recovery Time (trr) | 0 ns |
| Speed | No Recovery Time > 500mA (Io) |
| Supplier Device Package | TO-263-2L |
| Voltage - DC Reverse (Vr) (Max) | 1200 V |
| Voltage - Forward (Vf) (Max) @ If | 1.8 V @ 20 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
