Diyotlar - Doğrultucular - Tekil

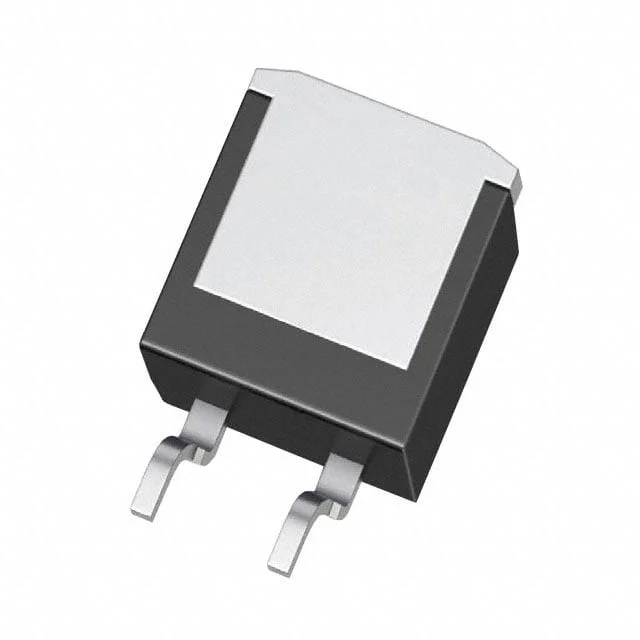

LSIC2SD120D15
SCHOTTKY DIODE SIC 1200V 15A
- Üretici
- Littelfuse
- Paket/Kılıf
- TO-263-3
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- LSIC2SD120D15
LSIC2SD120D15 Hakkında
LSIC2SD120D15, Littelfuse tarafından üretilen 1200V Silicon Carbide (SiC) Schottky diyotudur. 15A ortalama doğrultulmuş akım kapasitesiyle tasarlanmış bu diyot, yüksek voltaj uygulamalarında kullanılmak üzere geliştirilmiştir. TO-263 paketinde sunulan komponent, -55°C ile 175°C arasındaki sıcaklık aralığında çalışabilir. SiC Schottky teknolojisi sayesinde sıfır ters kurtarma süresi (trr) sunarak hızlı anahtarlama uygulamalarında enerji kaybını azaltır. 1.8V maksimum ileri voltaj düşüşü ve 100µA ters kaçak akımı özellikleriyle güç dönüştürücü, solar inverter, elektrik araç şarj sistemleri ve endüstriyel anahtarlama uygulamalarında tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 920pF @ 1V, 1MHz |
| Current - Average Rectified (Io) | 44A (DC) |
| Current - Reverse Leakage @ Vr | 100 µA @ 1200 V |
| Diode Type | Silicon Carbide Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -55°C ~ 175°C |
| Package / Case | TO-263-3, D²Pak (2 Leads + Tab), TO-263AB |
| Part Status | Active |
| Reverse Recovery Time (trr) | 0 ns |
| Speed | No Recovery Time > 500mA (Io) |
| Supplier Device Package | TO-263-2L |
| Voltage - DC Reverse (Vr) (Max) | 1200 V |
| Voltage - Forward (Vf) (Max) @ If | 1.8 V @ 15 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
