Transistörler - Bipolar (BJT) - Diziler

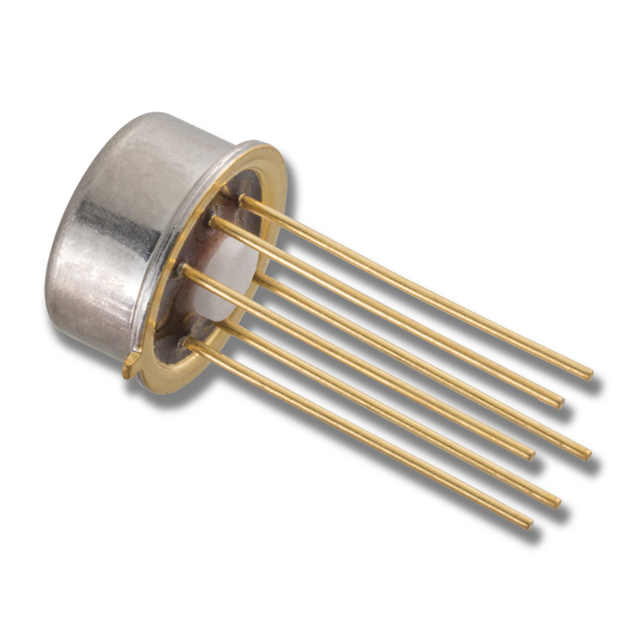

LS352 TO-78 6L
TIGHTLY MATCHED, MONOLITHIC DUAL
- Üretici
- Linear Integrated Systems, Inc.
- Paket/Kılıf
- TO-78-6 Metal Can
- Seri / Aile Numarası
- LS352
LS352 TO-78 6L Hakkında
LS352, Linear Integrated Systems tarafından üretilen monolitik dual PNP transistör dizisidir. İki adet sıkı eşleştirilmiş PNP transistörü içeren bu bileşen, TO-78-6 metal kasa paketinde sunulmaktadır. 200MHz transition frequency ile yüksek hızlı anahtarlama uygulamalarına uygun olup, maksimum 10mA kolektör akımı ve 60V kolektör-emitter gerilimi sınırlamalarına sahiptir. DC akım kazanç (hFE) 1mA, 5V koşullarında minimum 200 değerindedir. Saturation gerilimi maksimum 500mV olup, maksimum 500mW güç yayılabilir. 150°C'ye kadar çalışabilen bu transistör dizisi, eşleşme gerektiren analog ve RF uygulamalarında, diferansiyel amplifikatörlerde ve hassas sinyal işleme devrelerinde yaygın olarak kullanılmaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 10mA |
| Current - Collector Cutoff (Max) | 200pA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 200 @ 1mA, 5V |
| Frequency - Transition | 200MHz |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-78-6 Metal Can |
| Part Status | Active |
| Power - Max | 500mW |
| Supplier Device Package | TO-78-6 |
| Transistor Type | 2 PNP (Dual) |
| Vce Saturation (Max) @ Ib, Ic | 500mV @ 100µA, 1mA |
| Voltage - Collector Emitter Breakdown (Max) | 60V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
