Transistörler - Bipolar (BJT) - Diziler

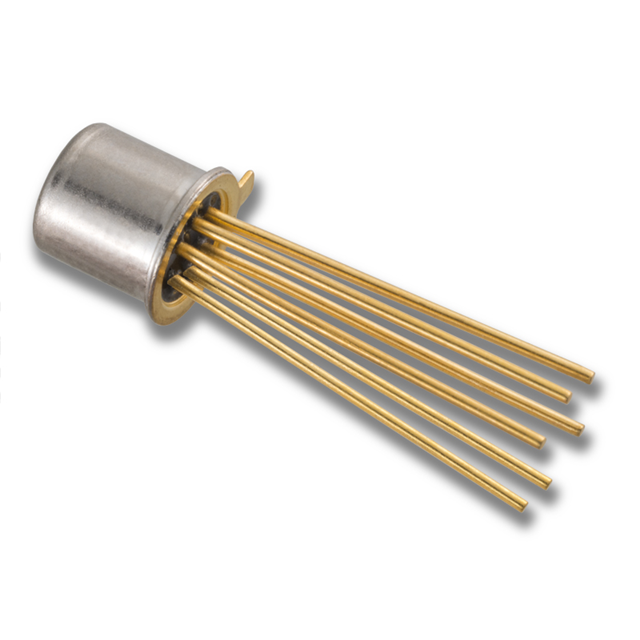

LS352 TO-71 6L
TIGHTLY MATCHED, MONOLITHIC DUAL
- Üretici
- Linear Integrated Systems, Inc.
- Paket/Kılıf
- TO-71-6 Metal Can
- Seri / Aile Numarası
- LS352
LS352 TO-71 6L Hakkında
LS352, Linear Integrated Systems tarafından üretilen monolitik dual PNP transistör dizisidir. TO-71 metal kaplı pakette sunulan bu bileşen, sıkı şekilde eşleştirilmiş iki PNP transistör içerir. Maksimum 10mA kolektör akımına ve 500mW güç kapasitesine sahiptir. 200MHz transition frequency ile orta hızlı uygulamalara uygun olan LS352, 60V kolektör-emitter kırılma gerilimi ve 200 (minimum) DC akım kazancı ile karakterizedir. Kolektör cutoff akımı maksimum 200pA olup, çok düşük sızıntı akımı sağlar. TO-71-6 paketinin through-hole montajı ile analog entegre devrelerde, ön kademeler ve düşük seviye sinyal işlemede kullanıma uygundur. 150°C maksimum junction sıcaklığında çalışabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 10mA |
| Current - Collector Cutoff (Max) | 200pA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 200 @ 1mA, 5V |
| Frequency - Transition | 200MHz |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-71-6 Metal Can |
| Part Status | Active |
| Power - Max | 500mW |
| Supplier Device Package | TO-71 |
| Transistor Type | 2 PNP (Dual) |
| Vce Saturation (Max) @ Ib, Ic | 500mV @ 100µA, 1mA |
| Voltage - Collector Emitter Breakdown (Max) | 60V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
