Transistörler - Bipolar (BJT) - Diziler

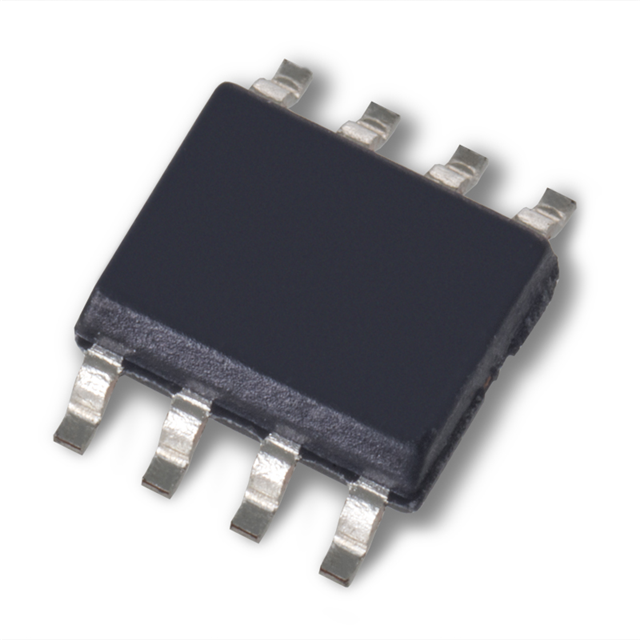

LS352 SOIC 8L
TIGHTLY MATCHED, MONOLITHIC DUAL
- Üretici
- —
- Paket/Kılıf
- 8-SOIC
- Seri / Aile Numarası
- LS352
LS352 SOIC 8L Hakkında
LS352, dar toleranslı monolitik dual PNP transistör dizisidir. Surface mount SOIC 8-pin paket içerisinde iki adet PNP transistör barındırır ve transistörler eşleştirilmiş özelliklere sahiptir. Maksimum kollektör akımı 10mA, transition frequency 200MHz ve maksimum güç tüketimi 500mW'dir. Vce doyum voltajı 500mV (100µA/1mA koşullarında) olup, 60V maksimum Vce breakdown voltajı ile güvenli çalışma sağlar. DC akım kazancı 200 (1mA Ic, 5V Vce'de), maksimum kollektör cutoff akımı 200pA, çalışma sıcaklığı 150°C'ye kadar desteklenir. Ses uygulamaları, tahrik devreleri, analog sinyal işleme ve genel amaçlı amplifikasyon uygulamalarında kullanılabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 10mA |
| Current - Collector Cutoff (Max) | 200pA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 200 @ 1mA, 5V |
| Frequency - Transition | 200MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Part Status | Active |
| Power - Max | 500mW |
| Supplier Device Package | 8-SOIC |
| Transistor Type | 2 PNP (Dual) |
| Vce Saturation (Max) @ Ib, Ic | 500mV @ 100µA, 1mA |
| Voltage - Collector Emitter Breakdown (Max) | 60V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
