Transistörler - Bipolar (BJT) - Diziler

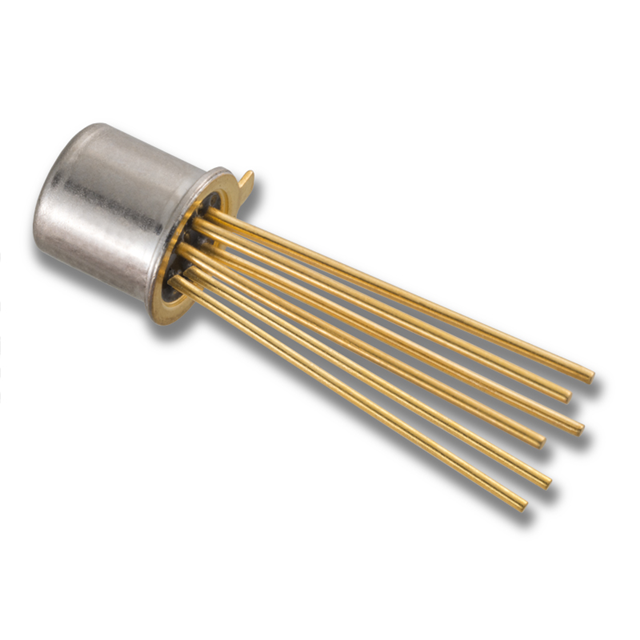

LS351 TO-71 6L
TIGHTLY MATCHED, MONOLITHIC DUAL
- Üretici
- Linear Integrated Systems, Inc.
- Paket/Kılıf
- TO-71-6 Metal Can
- Seri / Aile Numarası
- LS351
LS351 TO-71 6L Hakkında
LS351, Linear Integrated Systems tarafından üretilen monolitik dual PNP transistör dizisidir. TO-71-6 metal kap paketinde sunulan bu komponent, sıkı şekilde eşlenmiş transistör çiftleri içerir. 200MHz transition frequency ve 150°C maksimum çalışma sıcaklığına sahip olan LS351, 10mA maksimum kolektör akımı ve 500mW güç dissipasyonunda çalışabilir. DC current gain (hFE) 150 @ 1mA, 5V koşullarında belirtilmiştir. 45V maksimum Vce breakdown voltajı ve 500mV saturation voltajı ile tasarlanmıştır. Düşük 200pA ICBO cutoff akımı sayesinde hassas analog uygulamalarda, diferansiyel amplifikatörlerde ve logaritmik amplifikatörlerde kullanılır. Matched transistör özelliği sebebiyle hassas instrümentasyon ve ölçüm devrelerinde tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 10mA |
| Current - Collector Cutoff (Max) | 200pA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 150 @ 1mA, 5V |
| Frequency - Transition | 200MHz |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-71-6 Metal Can |
| Part Status | Active |
| Power - Max | 500mW |
| Supplier Device Package | TO-71 |
| Transistor Type | 2 PNP (Dual) |
| Vce Saturation (Max) @ Ib, Ic | 500mV @ 100µA, 1mA |
| Voltage - Collector Emitter Breakdown (Max) | 45V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
