Transistörler - Bipolar (BJT) - Diziler

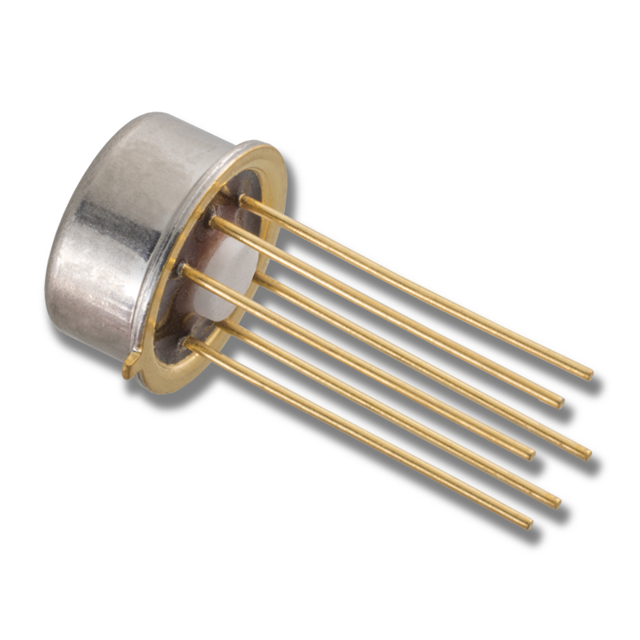

LS350 TO-78 6L
TIGHTLY MATCHED, MONOLITHIC DUAL
- Üretici
- Linear Integrated Systems, Inc.
- Paket/Kılıf
- TO-78-6 Metal Can
- Seri / Aile Numarası
- LS350
LS350 TO-78 6L Hakkında
LS350, Linear Integrated Systems tarafından üretilen monolitik dual PNP transistör dizisidir. TO-78-6 metal kasa paketinde sunulan bu bileşen, sıkı şekilde eşleştirilmiş transistör çiftleri içerir. Maksimum 10mA kolektör akımı, 200MHz geçiş frekansı ve 500mW güç disipasyonu kapasitesi ile çalışır. 25V kolektör-emiter kırılma gerilimi ve 100 minimum DC akım kazancı (1mA, 5V'da) özellikleri bulunur. Kolektör kesme akımı 200pA'ya kadar sınırlandırılmıştır. Bu transistör, eşleştirilmiş çift gerektiren analog devreler, diferansiyel amplifikatörler, logaritmik amplifikatörler ve hassas sinyalleme uygulamalarında kullanılır. Through-hole montaj tipi ile PCB'lere doğrudan entegrasyon sağlar. 150°C'ye kadar çalışan aktif bir bileşendir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 10mA |
| Current - Collector Cutoff (Max) | 200pA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 100 @ 1mA, 5V |
| Frequency - Transition | 200MHz |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-78-6 Metal Can |
| Part Status | Active |
| Power - Max | 500mW |
| Supplier Device Package | TO-78-6 |
| Transistor Type | 2 PNP (Dual) |
| Vce Saturation (Max) @ Ib, Ic | 500mV @ 100µA, 1mA |
| Voltage - Collector Emitter Breakdown (Max) | 25V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
