Transistörler - Bipolar (BJT) - Diziler

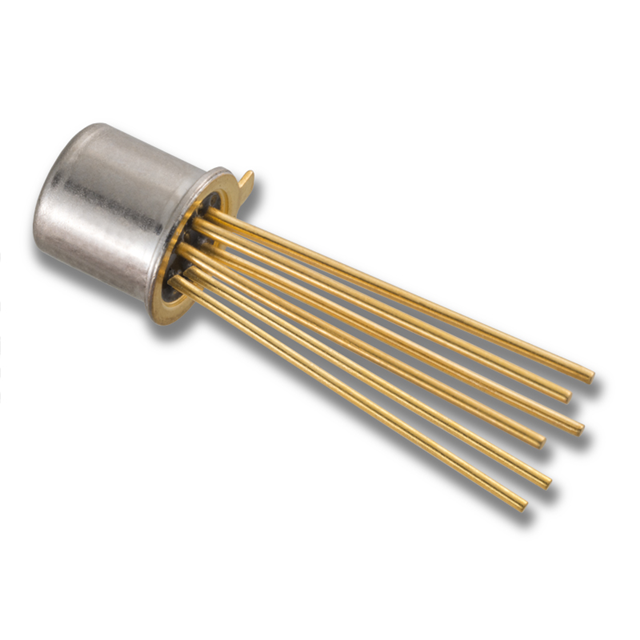

LS350 TO-71 6L
TIGHTLY MATCHED, MONOLITHIC DUAL
- Üretici
- Linear Integrated Systems, Inc.
- Paket/Kılıf
- TO-71-6 Metal Can
- Seri / Aile Numarası
- LS350
LS350 TO-71 6L Hakkında
LS350, Linear Integrated Systems tarafından üretilen sıkı şekilde eşleştirilmiş monolitik dual PNP transistördür. TO-71 6 bacaklı metal kasa paketinde sunulan bu bileşen, 10mA maksimum kolektör akımı ve 200MHz transition frequency ile çalışır. 100 @ 1mA, 5V'de DC akım kazancına sahiptir. 500mW maksimum güç dağılımı kapasitesi ile analog sinyal işleme, amplifikasyon ve anahtarlama uygulamalarında kullanılır. 25V maksimum kolektör-emiter bozulma voltajı ile orta seviye gerilim uygulamalarına uygundur. Düşük ICBO (200pA) ve 500mV satürasyon voltajı ile hassas analog devreler, ses amplifikatörleri ve kontrol sistemlerinde tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 10mA |
| Current - Collector Cutoff (Max) | 200pA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 100 @ 1mA, 5V |
| Frequency - Transition | 200MHz |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-71-6 Metal Can |
| Part Status | Active |
| Power - Max | 500mW |
| Supplier Device Package | TO-71 |
| Transistor Type | 2 PNP (Dual) |
| Vce Saturation (Max) @ Ib, Ic | 500mV @ 100µA, 1mA |
| Voltage - Collector Emitter Breakdown (Max) | 25V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
