Transistörler - Bipolar (BJT) - Diziler

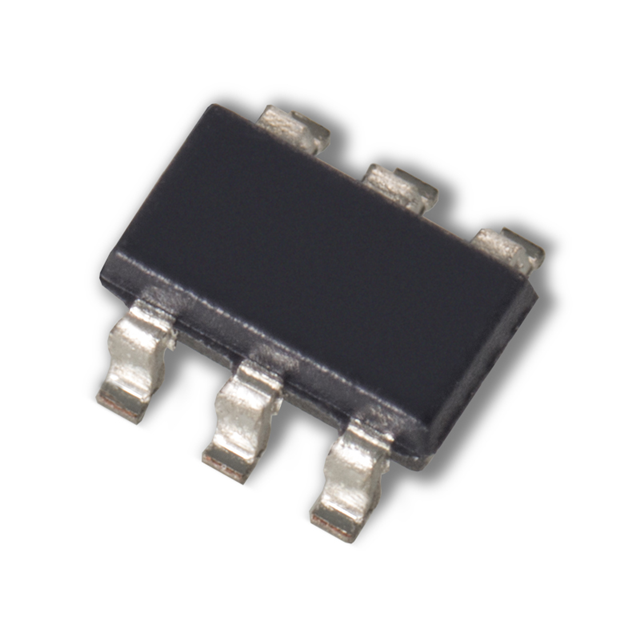

LS350 SOT-23 6L
TIGHTLY MATCHED, MONOLITHIC DUAL
- Üretici
- Linear Integrated Systems, Inc.
- Paket/Kılıf
- SOT-23-6
- Seri / Aile Numarası
- LS350
LS350 SOT-23 6L Hakkında
LS350, Linear Integrated Systems tarafından üretilen monolitik yapıda sıkı şekilde eşleştirilmiş dual PNP transistördür. SOT-23-6 paketinde sunulan bu bileşen, 10mA maksimum kolektör akımı ve 200MHz transition frequency ile karakterize edilir. 100@1mA,5V DC current gain değerine sahip transistör, 25V maksimum collector-emitter breakdown voltajı ile çalışır. 150°C maksimum junction sıcaklığında 500mW güç tüketebilir. Yüksek frekans uygulamalarında, logaritmik amfi modüllerde, precision analog devrelerde ve akım aynası konfigürasyonlarında kullanılır. Monolitik yapısı sayesinde iki transistörün karakteristikleri birbirine çok yakın olup, bu özellik eşleştirilmiş çiftlerin gerekli olduğu devrelerde tercih edilmesini sağlar. Surface mount tipinde olması modern PCB tasarımları için uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 10mA |
| Current - Collector Cutoff (Max) | 200pA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 100 @ 1mA, 5V |
| Frequency - Transition | 200MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | SOT-23-6 |
| Part Status | Active |
| Power - Max | 500mW |
| Supplier Device Package | SOT-23-6 |
| Transistor Type | 2 PNP (Dual) |
| Vce Saturation (Max) @ Ib, Ic | 500mV @ 100µA, 1mA |
| Voltage - Collector Emitter Breakdown (Max) | 25V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
