Transistörler - Bipolar (BJT) - Diziler

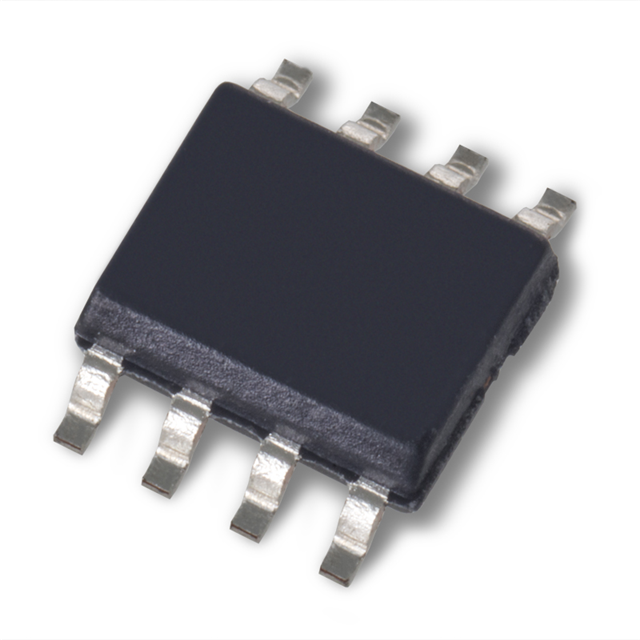

LS350 SOIC 8L
TIGHTLY MATCHED, MONOLITHIC DUAL
- Üretici
- Linear Integrated Systems, Inc.
- Paket/Kılıf
- 8-SOIC
- Seri / Aile Numarası
- LS350
LS350 SOIC 8L Hakkında
LS350, Linear Integrated Systems tarafından üretilen monolitik yapıda sıkı eşleştirilmiş dual PNP transistör dizisidir. SOIC 8L yüzey montaj paketinde sunulan bu komponent, 1mA'de 100 minimum DC akım kazancı (hFE) ve 200MHz transition frequency özellikleri ile orta frekans uygulamalarına uygundur. 500mW maksimum güç dağılımı kapasitesi ve 25V collector-emitter breakdown voltajı ile sınırlı güç uygulamalarında kullanılabilir. 500mV maksimum VCE saturasyon voltajı ile anahtarlama hızı iyi bir düzeydedir. Düşük 200pA collector cutoff akımı sayesinde kapalı durumdaki sızıntı akımı minimumdur. -55°C ile +150°C junction sıcaklığında çalışabilen bu komponent, iki transistörün sıkı eşleşmesi nedeniyle fark amplifikatörleri, logaritmik devreler ve hassas akım aynaları gibi uygulamalarda tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 10mA |
| Current - Collector Cutoff (Max) | 200pA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 100 @ 1mA, 5V |
| Frequency - Transition | 200MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Part Status | Active |
| Power - Max | 500mW |
| Supplier Device Package | 8-SOIC |
| Transistor Type | 2 PNP (Dual) |
| Vce Saturation (Max) @ Ib, Ic | 500mV @ 100µA, 1mA |
| Voltage - Collector Emitter Breakdown (Max) | 25V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
