Transistörler - JFET
LS320 SOT-23 3L
BIFET AMPLIFIER - HIGH INPUT Z A
- Üretici
- Linear Integrated Systems, Inc.
- Paket/Kılıf
- TO-236-3
- Kategori
- Transistörler - JFET
- Seri / Aile Numarası
- LS320

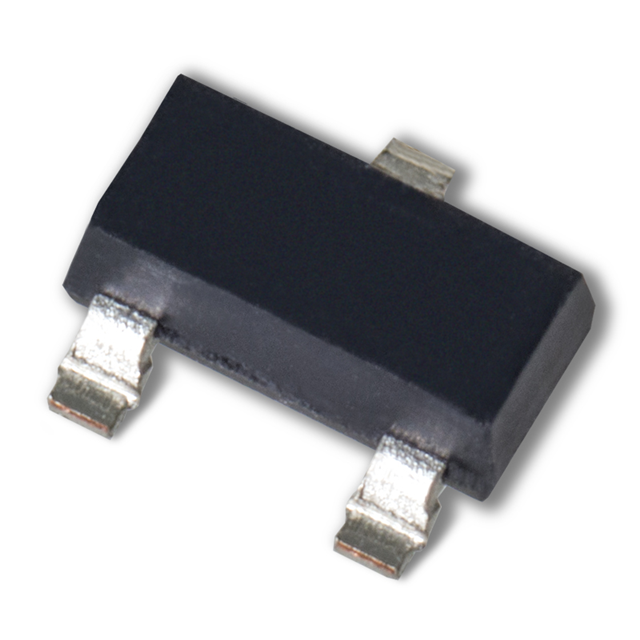

LS320 SOT-23 3L Hakkında
LS320, Linear Integrated Systems, Inc. tarafından üretilen P-Channel JFET transistördür. SOT-23-3 (TO-236-3, SC-59) paketinde sunulan bu bileşen, yüksek giriş impedansı ve düşük akım tüketimi özellikleriyle bilinir. Maksimum 25 mA drain akımı, 20 V drain-source voltajı ve 200 mW güç derecelendirmesi ile çalışır. 8 pF giriş kapasitanslı (Ciss @ 10V) bu JFET amplifikatör, analog sinyal işleme, ses amplifikasyonu ve hassas ölçüm uygulamalarında kullanılır. -55°C ile +125°C arasında çalışma sıcaklığına sahip olup endüstriyel ve tüketici elektronik uygulamalarında tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current Drain (Id) - Max | 25 mA |
| Drain to Source Voltage (Vdss) | 20 V |
| FET Type | P-Channel |
| Input Capacitance (Ciss) (Max) @ Vds | 8pF @ 10V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 125°C (TJ) |
| Package / Case | TO-236-3, SC-59, SOT-23-3 |
| Part Status | Active |
| Power - Max | 200 mW |
| Supplier Device Package | SOT-23-3 |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
