Transistörler - JFET

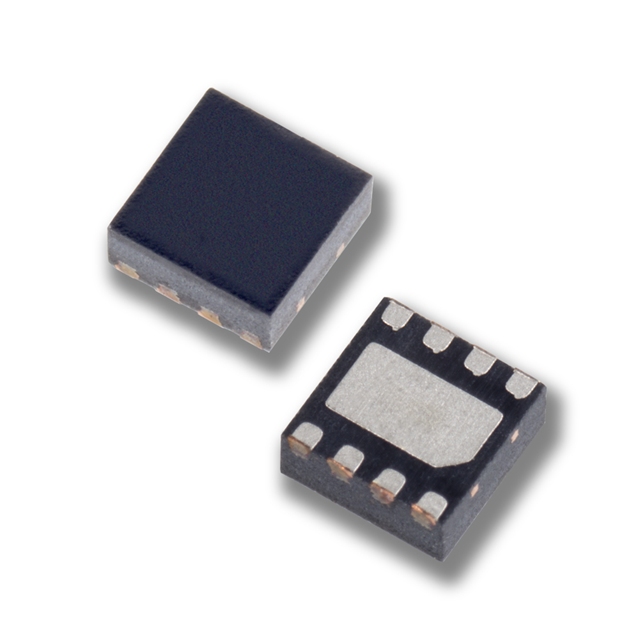

LS26VNS DFN 8L
SINGLE N-CHANNEL JFET, VOLTAGE C
- Üretici
- Linear Integrated Systems, Inc.
- Paket/Kılıf
- 8-VFDFN Exposed Pad
- Kategori
- Transistörler - JFET
- Seri / Aile Numarası
- LS26VNS
LS26VNS DFN 8L Hakkında
LS26VNS, Linear Integrated Systems Inc. tarafından üretilen single N-channel JFET transistördür. DFN 8-pin paket içinde sunulan bu bileşen, geniş sıcaklık aralığında (-55°C ~ 135°C) çalışmaya uygun olup, 350 mW'lık maksimum güç yönetimi kapasitesine sahiptir. 38 Ohm RDS(On) değeri ve 40V grid-source kırılma voltajı ile karakterize edilen bu transistör, analog switch uygulamaları, sinyal seçme devreleri ve düşük gürültü ön amplifikatörlerde kullanılır. 13pF input kapasitansı ile yüksek frekans uygulamalarında da istifade edilebilir. Surface mount DFN paketleme, kompakt PCB tasarımlarına uygun düşüktür.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| FET Type | N-Channel |
| Input Capacitance (Ciss) (Max) @ Vds | 13pF @ 20V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 135°C (TJ) |
| Package / Case | 8-VFDFN Exposed Pad |
| Part Status | Active |
| Power - Max | 350 mW |
| Resistance - RDS(On) | 38 Ohms |
| Supplier Device Package | 8-DFN (2x2) |
| Voltage - Breakdown (V(BR)GSS) | 40 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
