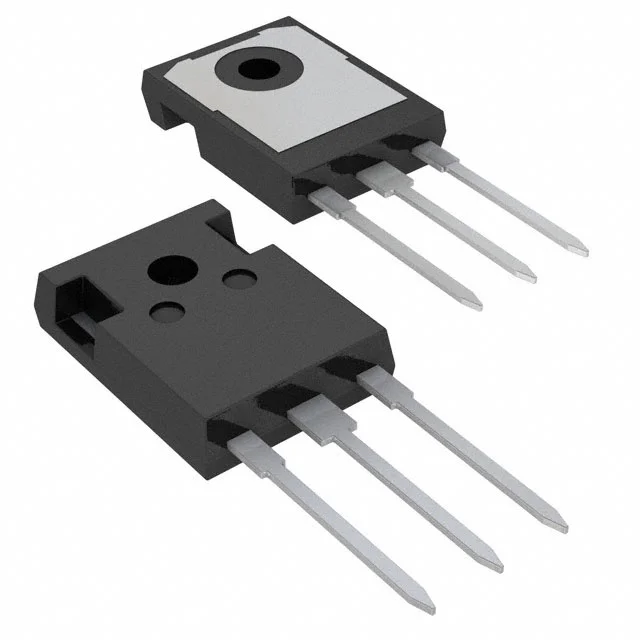

LQA60A300C
DIODE ARRAY SCHOTTKY 300V TO247
- Üretici
- Power Integrations
- Paket/Kılıf
- TO-247-3
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- LQA60A300C
LQA60A300C Hakkında
LQA60A300C, Power Integrations tarafından üretilen Schottky diyot dizisidir. TO-247-3 paketinde sunulan bu bileşen, 300V DC ters voltaj kapasitesi ile yüksek voltaj uygulamalarında kullanılmaktadır. Her diyotta 30A ortalama doğrultulmuş akım sağlayabilen LQA60A300C, düşük forward voltage (1.95V @ 30A) ile verimli enerji dönüşümü sunmaktadır. Hızlı recovery özellikleri (13.7ns) sayesinde anahtarlama uygulamalarında tercih edilir. -55°C ile 150°C arasında çalışan bu diyot dizisi, güç kaynakları, UPS sistemleri, industrial dönüştürücüler ve yüksek akımlı doğrultma uygulamalarında kullanılmaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 30A |
| Current - Reverse Leakage @ Vr | 250 µA @ 300 V |
| Diode Configuration | 1 Pair Common Cathode |
| Diode Type | Schottky |
| Mounting Type | Through Hole |
| Operating Temperature - Junction | -55°C ~ 150°C |
| Package / Case | TO-247-3 |
| Part Status | Active |
| Reverse Recovery Time (trr) | 13.7 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | TO-247AD |
| Voltage - DC Reverse (Vr) (Max) | 300 V |
| Voltage - Forward (Vf) (Max) @ If | 1.95 V @ 30 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
