LQA40B200C

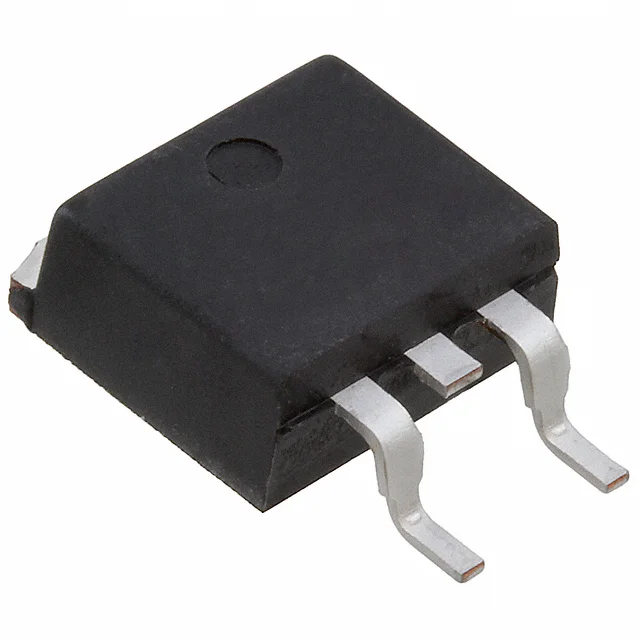

DIODE ARRAY GP 200V 20A TO263AB
- Üretici
- Power Integrations
- Paket/Kılıf
- TO-263-3
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- LQA40B200C
LQA40B200C Hakkında
LQA40B200C, Power Integrations tarafından üretilen hızlı diyot dizisidir. 1 çift ortak katot (1 Pair Common Cathode) yapılandırmasına sahip bu bileşen, 200V ters gerilim ve diode başına 20A ortalama doğrultulmuş akımla tasarlanmıştır. Surface mount TO-263-3 (D²Pak) paketinde sunulan komponent, 1.2V forward voltage ve 17ns reverse recovery time özellikleriyle hızlı anahtarlamayı destekler. -55°C ile 150°C arasında çalışabilen LQA40B200C, güç kaynakları, anahtarmalı regülatörler, invertörler ve enerji dönüştürme uygulamalarında doğrultma ve serbest döngü diyotu olarak kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 20A |
| Current - Reverse Leakage @ Vr | 500 µA @ 200 V |
| Diode Configuration | 1 Pair Common Cathode |
| Diode Type | Standard |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -55°C ~ 150°C |
| Package / Case | TO-263-3, D²Pak (2 Leads + Tab), TO-263AB |
| Part Status | Active |
| Reverse Recovery Time (trr) | 17 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | TO-263AB |
| Voltage - DC Reverse (Vr) (Max) | 200 V |
| Voltage - Forward (Vf) (Max) @ If | 1.2 V @ 20 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
