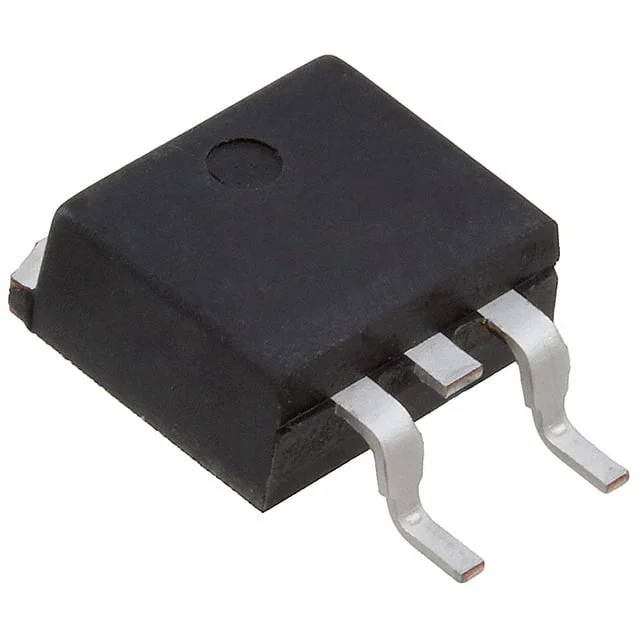

LQA30B200C
DIODE ARRAY GP 200V 15A TO263AB
- Üretici
- Power Integrations
- Paket/Kılıf
- TO-220-3
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- LQA30B200C
LQA30B200C Hakkında
LQA30B200C, Power Integrations tarafından üretilen fast recovery diyot dizisidir. Ortak katot konfigürasyonunda 1 çift diyot içeren bu komponent, 200V reverse voltaj ve 15A ortalama doğrultulmuş akım kapasitesine sahiptir. Forward voltaj 15A'de maksimum 1.2V'tur. 16.5ns reverse recovery time ile hızlı anahtarlama özellikleri sunar. TO-220-3 paketinde gelen komponent through-hole montajı destekler. -55°C ile 150°C arasında çalışabilen bu diyot dizisi, güç kaynakları, invertörler ve AC/DC dönüştürücü uygulamalarında kullanılır. 500µA reverse leakage akımı ile düşük sızıntı karakteristiği gösterir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 15A |
| Current - Reverse Leakage @ Vr | 500 µA @ 200 V |
| Diode Configuration | 1 Pair Common Cathode |
| Diode Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature - Junction | -55°C ~ 150°C |
| Package / Case | TO-220-3 |
| Part Status | Active |
| Reverse Recovery Time (trr) | 16.5 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | TO-220AB |
| Voltage - DC Reverse (Vr) (Max) | 200 V |
| Voltage - Forward (Vf) (Max) @ If | 1.2 V @ 15 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
