Diyotlar - Doğrultucular - Diziler

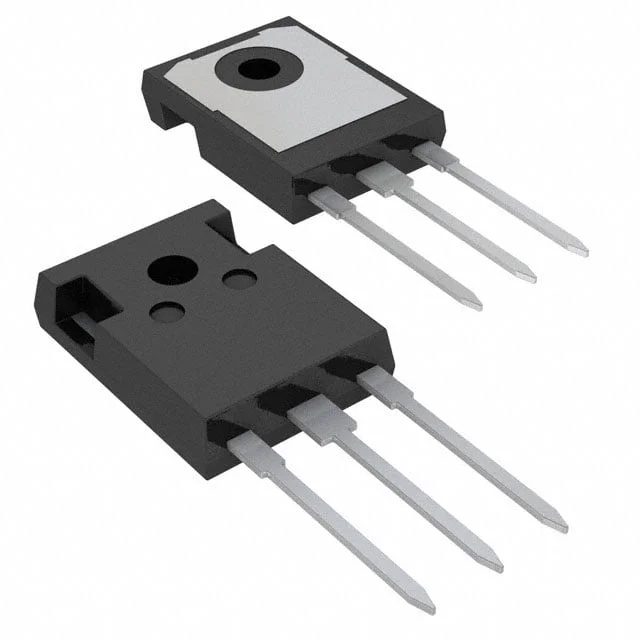

LQA30A300C
DIODE ARRAY SCHOTTKY 300V TO247
- Üretici
- Power Integrations
- Paket/Kılıf
- TO-247-3
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- LQA30A300C
LQA30A300C Hakkında
LQA30A300C, Power Integrations tarafından üretilen Schottky diyot dizi bileşenidir. TO-247-3 paketinde sunulan bu komponent, 1 çift ortak katot konfigürasyonuna sahiptir. 300V ters gerilime dayanabilen bu diyot, diyot başına 15A ortalama doğrultulmuş akım kapasitesine ve 1.9V ileri gerilime sahiptir. Hızlı geri kazanım özelliği (13ns) sayesinde anahtarlama devrelerinde verimli çalışır. 150°C maksimum çalışma sıcaklığında güvenli işlem yapar. Güç kaynakları, AC-DC dönüştürücüler, endüstriyel uygulamalar ve yüksek frekanslı doğrultma devrelerinde yaygın olarak kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 15A |
| Current - Reverse Leakage @ Vr | 25 µA @ 300 V |
| Diode Configuration | 1 Pair Common Cathode |
| Diode Type | Schottky |
| Mounting Type | Through Hole |
| Operating Temperature - Junction | 150°C (Max) |
| Package / Case | TO-247-3 |
| Part Status | Active |
| Reverse Recovery Time (trr) | 13 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | TO-247AD |
| Voltage - DC Reverse (Vr) (Max) | 300 V |
| Voltage - Forward (Vf) (Max) @ If | 1.9 V @ 15 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
