Diyotlar - Doğrultucular - Diziler

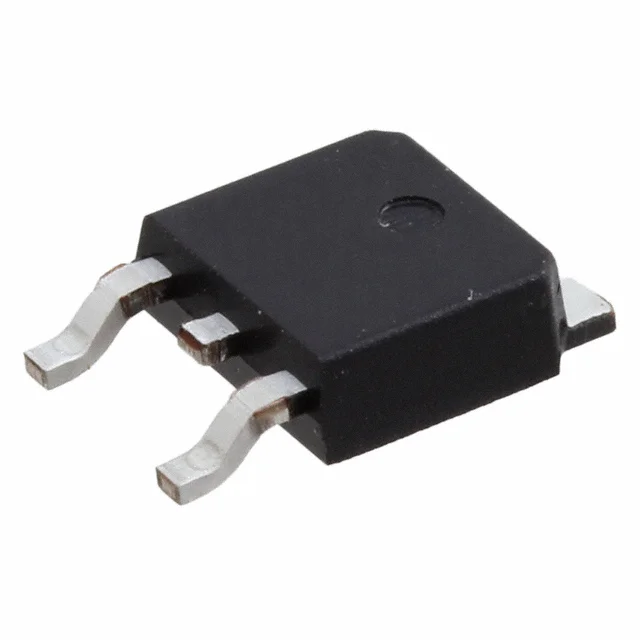

LQA10N200C
DIODE ARRAY GP 200V 5A TO252
- Üretici
- Power Integrations
- Paket/Kılıf
- TO-252-3
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- LQA10N200C
LQA10N200C Hakkında
LQA10N200C, Power Integrations tarafından üretilen, yüksek voltaj uygulamaları için tasarlanmış fast recovery diyot dizisidir. Common cathode konfigürasyonda 1 çift diyot içeren bu komponent, 200V ters voltaj ve 5A ortalama doğrultulmuş akım kapasitesine sahiptir. 1.1V @ 5A forward voltaj değeri ile minimum güç kaybı sağlar. 13.9 ns reverse recovery time'ı ve ≤500ns fast recovery özelliği sayesinde anahtarlama uygulamalarında ve DC güç kaynağı tasarımlarında verim artışı sunar. TO-252 (D-Pak) yüzey montaj paketlemesi, kompakt PCB tasarımlarına uygun olup, -55°C ile +150°C arasında çalışabilir. Endüstriyel güç elektronikleri, adaptör tasarımları ve anahtarlama regülatörü uygulamalarında tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 5A |
| Current - Reverse Leakage @ Vr | 250 µA @ 200 V |
| Diode Configuration | 1 Pair Common Cathode |
| Diode Type | Standard |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -55°C ~ 150°C |
| Package / Case | TO-252-3, DPak (2 Leads + Tab), SC-63 |
| Part Status | Active |
| Reverse Recovery Time (trr) | 13.9 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | TO-252 (D-Pak) |
| Voltage - DC Reverse (Vr) (Max) | 200 V |
| Voltage - Forward (Vf) (Max) @ If | 1.1 V @ 5 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
