Transistörler - FET, MOSFET - Diziler

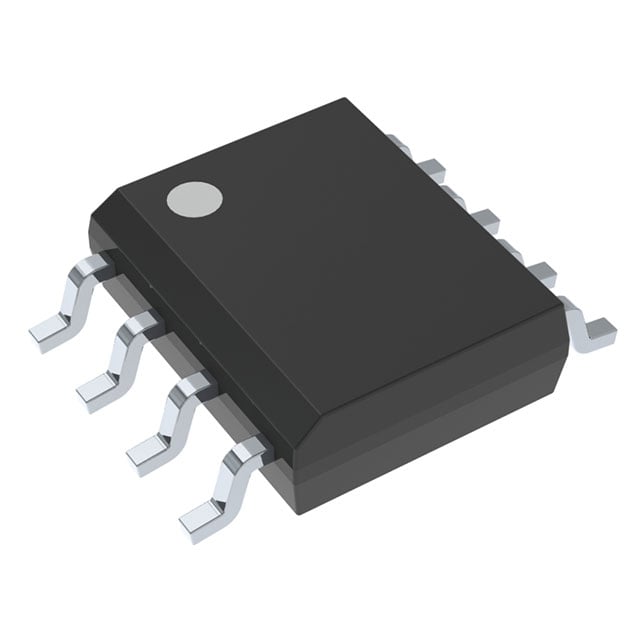

LN60A01ES-LF-Z
MOSFET 3N-CH 600V 0.08A 8SOIC
- Üretici
- Monolithic Power Systems
- Paket/Kılıf
- 8-SOIC
- Seri / Aile Numarası
- LN60A01ES
LN60A01ES-LF-Z Hakkında
LN60A01ES-LF-Z, Monolithic Power Systems tarafından üretilen 3 adet N-Channel MOSFET'ten oluşan bir transistör dizisidir. 600V drain-source gerilim (Vdss) ile yüksek voltaj uygulamalarında kullanılır. Maksimum 80mA sürekli drain akımı kapasitesine sahip olan bileşen, anahtarlama ve güç denetimi devrelerinde yer alır. 8-SOIC yüzey montaj paketinde sunulan komponent, -20°C ile 125°C arasında çalışabilir. 190Ohm olan RDS(on) değeri, düşük güç kayıpları ile anahtarlama uygulamalarına uygunluğunu gösterir. Endüstriyel kontrol sistemleri, dönüştürücü devreler ve dijital anahtarlama tasarımlarında tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 80mA |
| Drain to Source Voltage (Vdss) | 600V |
| FET Feature | Standard |
| FET Type | 3 N-Channel, Common Gate |
| Mounting Type | Surface Mount |
| Operating Temperature | -20°C ~ 125°C (TJ) |
| Part Status | Obsolete |
| Power - Max | 1.3W |
| Rds On (Max) @ Id, Vgs | 190Ohm @ 10mA, 10V |
| Supplier Device Package | 8-SOIC |
| Vgs(th) (Max) @ Id | 1.2V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
