Transistörler - Bipolar (BJT) - RF
LM3046M/NOPB

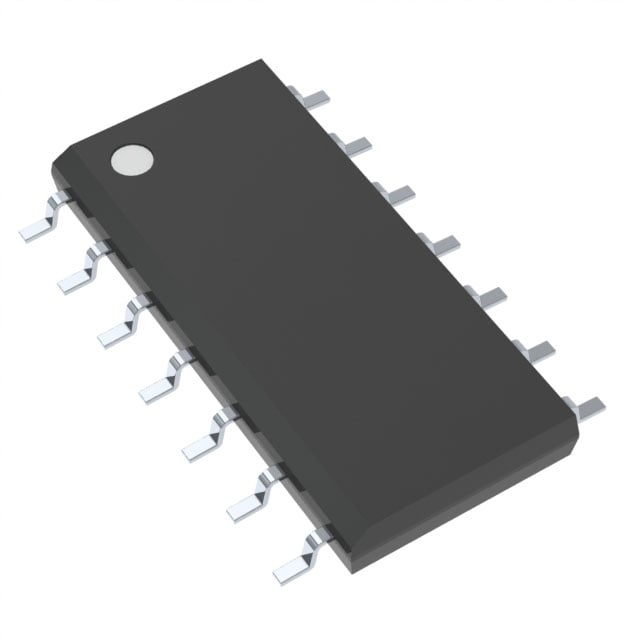

RF TRANS 5 NPN 15V 14SOIC
- Üretici
- Texas Instruments
- Paket/Kılıf
- 14-SOIC
- Kategori
- Transistörler - Bipolar (BJT) - RF
- Seri / Aile Numarası
- LM3046
LM3046M/NOPB Hakkında
LM3046M/NOPB, Texas Instruments tarafından üretilen 5'li NPN transistör dizisidir. RF uygulamaları için tasarlanan bu komponent, 15V kollektör-emitter breakdown voltajı ve 50mA maksimum kollektör akımı ile çalışır. 3.25dB gürültü şekli (1kHz'de) RF sinyal işleme ve amplifikasyon devrelerinde kullanılmaya uygundur. 40 minimum DC akım kazancı (hFE) ile 1mA'de 3V'ta çalışır. 750mW maksimum güç tüketimi, -40°C ile 85°C sıcaklık aralığında güvenilir performans sağlar. Surface mount 14-SOIC paketinde sunulan komponent, kompakt tasarım gerektiren RF alıcı, verici ve ön amplifikatör uygulamalarında tercih edilir. Not: Bu ürün obsolete (üretim durdurulmuş) durumdadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 50mA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 40 @ 1mA, 3V |
| Mounting Type | Surface Mount |
| Noise Figure (dB Typ @ f) | 3.25dB @ 1kHz |
| Operating Temperature | -40°C ~ 85°C (TA) |
| Part Status | Obsolete |
| Power - Max | 750mW |
| Supplier Device Package | 14-SOIC |
| Transistor Type | 5 NPN |
| Voltage - Collector Emitter Breakdown (Max) | 15V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
