Diyotlar - Doğrultucular - Tekil

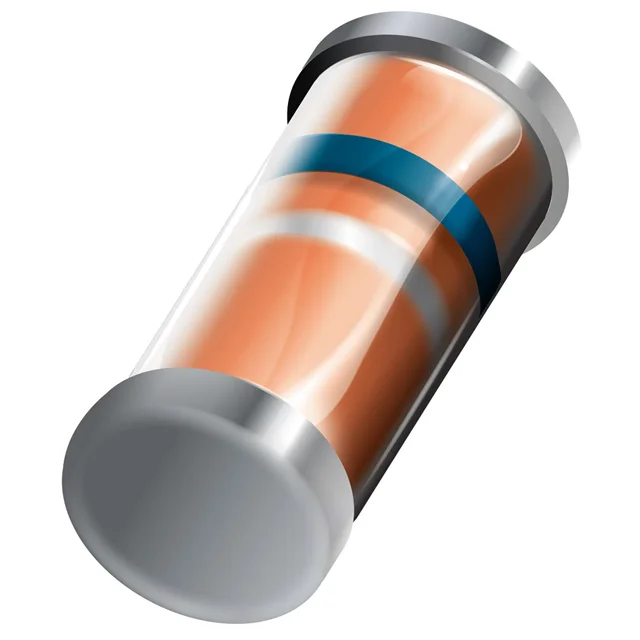

LL5818 L0G
DIODE SCHOTTKY 30V 1A MELF
- Üretici
- Taiwan Semiconductor
- Paket/Kılıf
- DO-213AB
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- LL5818
LL5818 L0G Hakkında
LL5818 L0G, Taiwan Semiconductor tarafından üretilen Surface Mount Schottky doğrultma diyotudur. 30V ters gerilim yeteneği ve 1A ortalama doğrultma akımı ile güç kaynakları, anahtarlama devrelerinde ve düşük gerilim uygulamalarında kullanılır. Fast Recovery karakteristiği (≤500ns) ile yüksek frekans anahtarlama uygulamalarına uygun olup, DO-213AB MELF paketinde sunulmaktadır. -65°C ile 125°C aralığında çalışabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 110pF @ 4V, 1MHz |
| Current - Average Rectified (Io) | 1A |
| Current - Reverse Leakage @ Vr | 500 µA @ 30 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -65°C ~ 125°C |
| Package / Case | DO-213AB, MELF |
| Part Status | Active |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | MELF |
| Voltage - DC Reverse (Vr) (Max) | 30 V |
| Voltage - Forward (Vf) (Max) @ If | 875 mV @ 3 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
