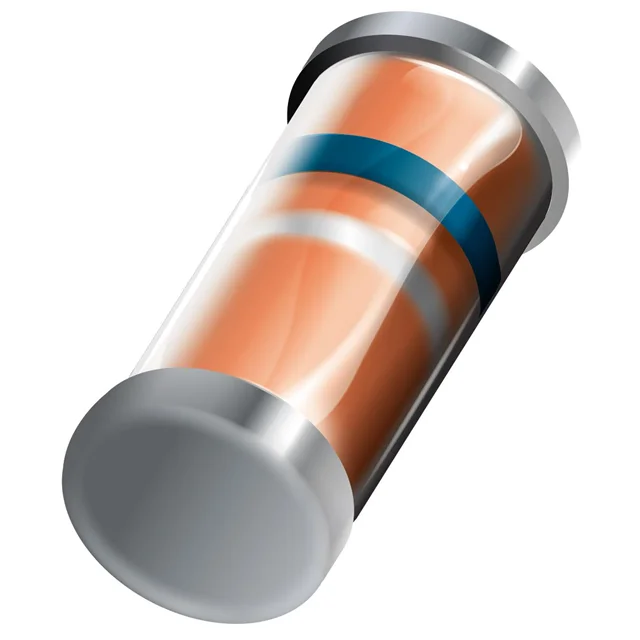

LL5817 L0G
DIODE SCHOTTKY 20V 1A MELF
- Üretici
- Taiwan Semiconductor
- Paket/Kılıf
- DO-213AB
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- LL5817
LL5817 L0G Hakkında
LL5817 L0G, Taiwan Semiconductor tarafından üretilen Surface Mount Schottky diyottur. 20V ters voltaj ve 1A ortalama doğrultma akımı ile tasarlanmış bu bileşen, hızlı anahtarlama uygulamalarında kullanılmak üzere optimize edilmiştir. Fast Recovery karakteristiği (≤500ns) sayesinde anahtarlama kayıplarını minimize eder. 750mV maksimum forward voltaj düşüşü ve 110pF @ 4V kapasitans değerleriyle güç kaynakları, AC/DC dönüştürücüler, inverterler ve anahtarmalı güç devreleri gibi uygulamalarda etkin bir şekilde kullanılabilir. MELF (DO-213AB) paketlemesi kompakt tasarımlar için uygundur. -65°C ile +125°C arasında çalışabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 110pF @ 4V, 1MHz |
| Current - Average Rectified (Io) | 1A |
| Current - Reverse Leakage @ Vr | 500 µA @ 20 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -65°C ~ 125°C |
| Package / Case | DO-213AB, MELF |
| Part Status | Active |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | MELF |
| Voltage - DC Reverse (Vr) (Max) | 20 V |
| Voltage - Forward (Vf) (Max) @ If | 750 mV @ 3 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
