Diyotlar - Doğrultucular - Tekil

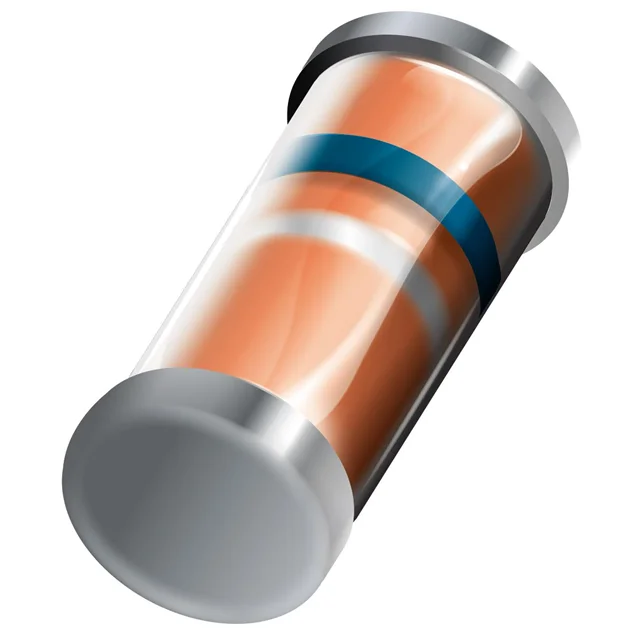

LL4004G L0G
DIODE GEN PURP 400V 1A MELF
- Üretici
- Taiwan Semiconductor
- Paket/Kılıf
- DO-213AB
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- LL4004G
LL4004G L0G Hakkında
LL4004G, Taiwan Semiconductor tarafından üretilen genel amaçlı silikon doğrultma diyotudur. 400V DC ters voltaj toleransı ve 1A ortalama doğrultulmuş akım kapasitesi ile AC/DC dönüşüm uygulamalarında kullanılır. Standard hızlı iyileştirme karakteristiği (>500ns) sayesinde anahtarlama devrelerinde ve güç kaynağı tasarımlarında tercih edilir. MELF (Metal Electrode Leadless Face) yüzey montaj paketinde sunulan bileşen, -65°C ile +150°C sıcaklık aralığında çalışabilir. Düşük ters kaçak akımı (5µA @ 400V) ve 1.1V maksimum ileri voltaj düşümü ile enerji verimliliği sağlar. Anahtarlama güç kaynakları, AC adaptörler, SMPS devreleri ve endüstriyel doğrultma uygulamalarında yaygın olarak kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 15pF @ 4V, 1MHz |
| Current - Average Rectified (Io) | 1A |
| Current - Reverse Leakage @ Vr | 5 µA @ 400 V |
| Diode Type | Standard |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -65°C ~ 150°C |
| Package / Case | DO-213AB, MELF |
| Part Status | Active |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | MELF |
| Voltage - DC Reverse (Vr) (Max) | 400 V |
| Voltage - Forward (Vf) (Max) @ If | 1.1 V @ 30 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
