Diyotlar - Doğrultucular - Diziler

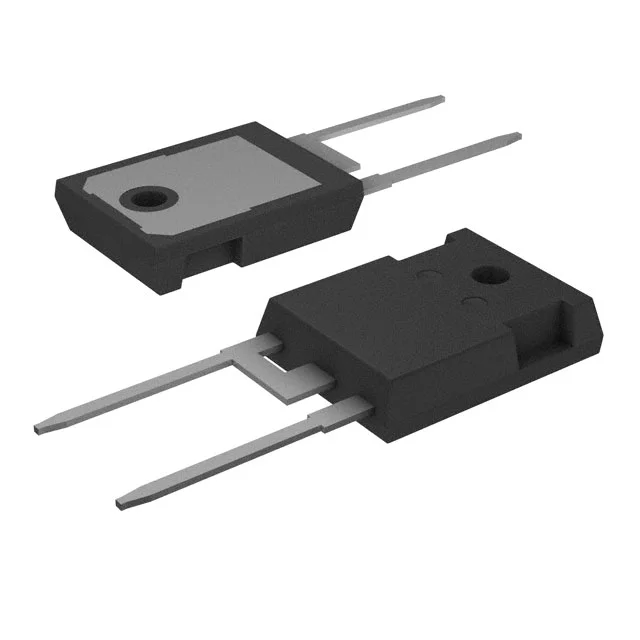

LFUSCD30120B
DIODE SC SCHOTKY 1200V 15A TO247
- Üretici
- Littelfuse
- Paket/Kılıf
- TO-247-3
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- LFUSCD30120B
LFUSCD30120B Hakkında
LFUSCD30120B, Littelfuse tarafından üretilen Silicon Carbide (SiC) Schottky diyot çiftidir. 1200V ters gerilim ve 15A ortalama doğrultulmuş akım kapasitesine sahip bu bileşen, yüksek frekanslı uygulamalarda düşük ileri gerilim düşüşü (1.7V @ 15A) ile verimli çalışır. Fast recovery karakteristiği (≤500ns) sayesinde anahtarlama kaybını azaltır. TO-247-3 paketinde sunulan komponent, endüstriyel güç kaynakları, UPS sistemleri, PFC devreleri ve yüksek frekanslı inverterler gibi uygulamalarda kullanılır. 175°C maksimum junction sıcaklığında stabil performans gösterir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 15A (DC) |
| Current - Reverse Leakage @ Vr | 375 µA @ 1200 V |
| Diode Configuration | 1 Pair Common Cathode |
| Diode Type | Silicon Carbide Schottky |
| Mounting Type | Through Hole |
| Operating Temperature - Junction | 175°C (Max) |
| Package / Case | TO-247-3 |
| Part Status | Active |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | TO-247AD |
| Voltage - DC Reverse (Vr) (Max) | 1200 V |
| Voltage - Forward (Vf) (Max) @ If | 1.7 V @ 15 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
