Transistörler - FET, MOSFET - RF

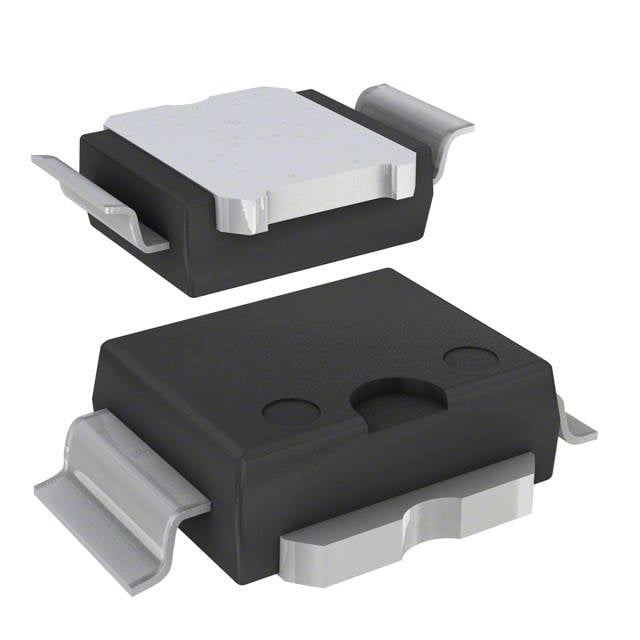

LET9060
IC RF POWER MOSFET N-CH PWRSO10
- Üretici
- STMicroelectronics
- Paket/Kılıf
- PowerSO-10RF Exposed Bottom Pad (2 Formed Leads)
- Kategori
- Transistörler - FET, MOSFET - RF
- Seri / Aile Numarası
- LET9060
LET9060 Hakkında
LET9060, STMicroelectronics tarafından üretilen RF Power MOSFET N-Channel transistörüdür. LDMOS (Laterally Diffused Metal-Oxide-Semiconductor) teknolojisi ile tasarlanmış bu komponent, 960 MHz frekans aralığında 60W çıkış gücü sağlamaktadır. 80V nominal voltaj ratingi ve 12A akım yeteneği ile yüksek frekans RF uygulamalarında kullanılmaya uygundur. 17.2dB kazanç değeri ile güç amplifikatörleri, RF modülleri ve kablosuz iletişim sistemlerinde tercih edilir. PowerSO-10RF paketi, endüstriyel ve haberleşme ekipmanlarında yer alan RF güç amplifikasyon devrelerinde kullanılan standart bir yapıdır. Not: Bu ürün obsolete statüsündedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Test | 300 mA |
| Current Rating (Amps) | 12A |
| Frequency | 960MHz |
| Gain | 17.2dB |
| Package / Case | PowerSO-10RF Exposed Bottom Pad (2 Formed Leads) |
| Part Status | Obsolete |
| Power - Output | 60W |
| Supplier Device Package | PowerSO-10RF (Formed Lead) |
| Transistor Type | LDMOS |
| Voltage - Rated | 80 V |
| Voltage - Test | 28 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
