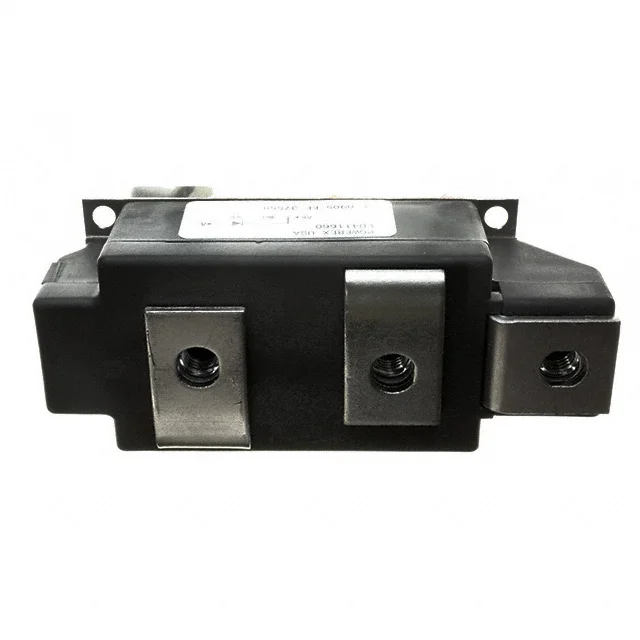

LD412660
DIODE MODULE DUAL
- Üretici
- Powerex, Inc.
- Paket/Kılıf
- POW-R-BLOK™ Module
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- LD412660
LD412660 Hakkında
LD412660, Powerex Inc. tarafından üretilen dual diyot modülüdür. POW-R-BLOK™ kasa türünde sunulan bu komponent, 1 pair series connection konfigürasyonuyla çalışır. Maksimum 2600V ters voltaj ve diode başına 600A ortalama doğrultulmuş akım kapasitesine sahiptir. 1.18V forward voltage değeri 1500A akımda belirtilmiş olup, 40mA ters sızıntı akımı 2600V'ta ölçülmüştür. Standard recovery türündedir ve >500ns hızında çalışır. -40°C ile +150°C arasında çalışan bu modül, yüksek güçlü doğrultma uygulamalarında, endüstriyel güç kaynakları, kaynak makineleri ve inverter devrelerinde kullanılır. Chassis mount montaj tipiyle sabit kuruluma uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 600A |
| Current - Reverse Leakage @ Vr | 40 mA @ 2600 V |
| Diode Configuration | 1 Pair Series Connection |
| Diode Type | Standard |
| Mounting Type | Chassis Mount |
| Operating Temperature - Junction | -40°C ~ 150°C |
| Package / Case | POW-R-BLOK™ Module |
| Part Status | Active |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | POW-R-BLOK™ Module |
| Voltage - DC Reverse (Vr) (Max) | 2600 V |
| Voltage - Forward (Vf) (Max) @ If | 1.18 V @ 1500 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
