Diyotlar - Doğrultucular - Diziler
LD412260

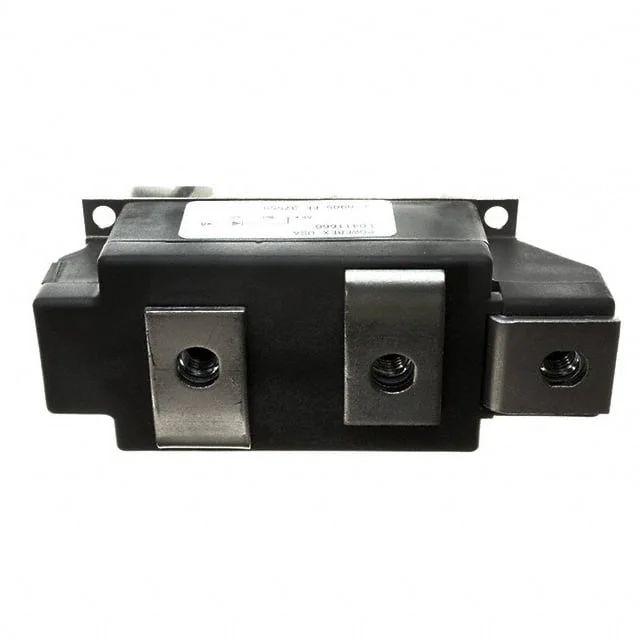

DIODE MODULE 2.2KV 600A POWRBLOK
- Üretici
- Powerex, Inc.
- Paket/Kılıf
- POW-R-BLOK™ Module
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- LD412260
LD412260 Hakkında
LD412260, Powerex Inc. tarafından üretilen 2.2KV 600A kapasiteli bir diyot modülüdür. POW-R-BLOK™ paket tipi içinde 1 çift seri bağlı diyot konfigürasyonu ile tasarlanmıştır. Standard recovery karakteristiğine sahip bu doğrultma diyodu, yüksek gerilim uygulamaları için geliştirilmiştir. Maksimum 2200V ters gerilime ve 600A ortalama doğrultulmuş akıma dayanıklıdır. 1800A akımda maksimum 1.19V ileri gerilim değerine sahiptir. Ters sızıntı akımı 2200V'de 40mA'dir. Chassis mount tipi montajla endüstriyel güç dönüştürme sistemlerinde, enerji kontrol uygulamalarında ve yüksek akım doğrultma devrelerinde kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 600A |
| Current - Reverse Leakage @ Vr | 40 mA @ 2200 V |
| Diode Configuration | 1 Pair Series Connection |
| Diode Type | Standard |
| Mounting Type | Chassis Mount |
| Package / Case | POW-R-BLOK™ Module |
| Part Status | Active |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | POW-R-BLOK™ Module |
| Voltage - DC Reverse (Vr) (Max) | 2200 V |
| Voltage - Forward (Vf) (Max) @ If | 1.19 V @ 1800 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
