LD412060

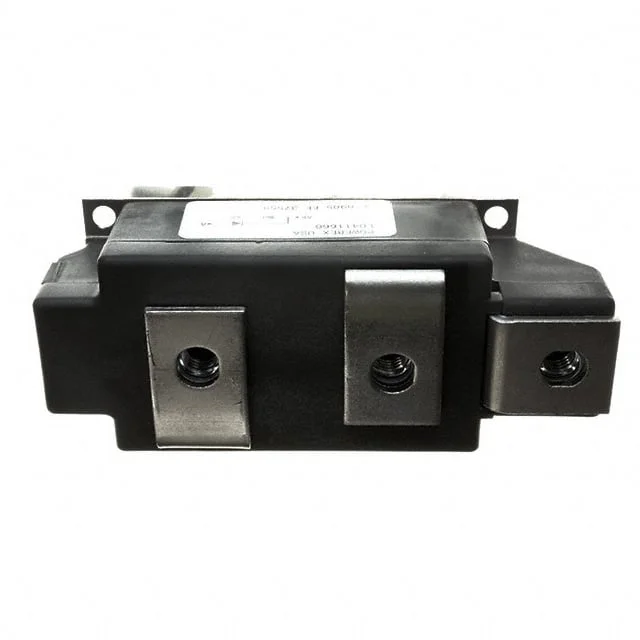

DIODE MODULE 2KV 600A POW-R-BLOK
- Üretici
- Powerex, Inc.
- Paket/Kılıf
- POW-R-BLOK™ Module
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- LD412060
LD412060 Hakkında
LD412060, Powerex Inc. tarafından üretilen yüksek güçlü doğrultma diyot modülüdür. POW-R-BLOK™ paket tipinde sunulan bu komponent, 2000V ters gerilim ve 600A ortalama doğrultulmuş akım kapasitesi ile tasarlanmıştır. Diyot konfigürasyonu seri bağlı çift diyot tipinde olup, standart hızda geri kazanım karakteristiğine (>500ns) sahiptir. Maksimum 1800A akımda 1.19V ileri gerilim düşümü ile verimli çalışır. Şasi montaj tipinde olan bu modül, endüstriyel güç dönüştürme, kaynak makinaları, motorlu sürücüler ve yüksek akım uygulamalarında kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 600A |
| Current - Reverse Leakage @ Vr | 40 mA @ 2000 V |
| Diode Configuration | 1 Pair Series Connection |
| Diode Type | Standard |
| Mounting Type | Chassis Mount |
| Package / Case | POW-R-BLOK™ Module |
| Part Status | Active |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | POW-R-BLOK™ Module |
| Voltage - DC Reverse (Vr) (Max) | 2000 V |
| Voltage - Forward (Vf) (Max) @ If | 1.19 V @ 1800 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
