Diyotlar - Doğrultucular - Diziler
LD411260

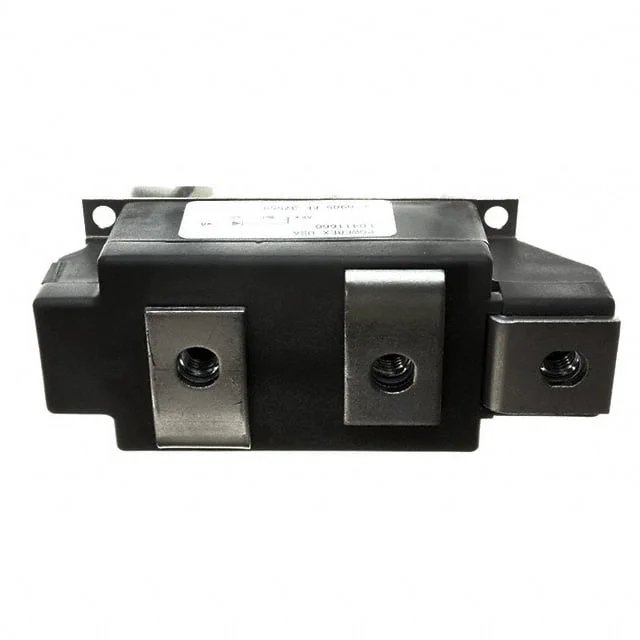

DIODE MODULE 1.2KV 600A POWRBLOK
- Üretici
- Powerex, Inc.
- Paket/Kılıf
- POW-R-BLOK™ Module
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- LD411260
LD411260 Hakkında
LD411260, Powerex tarafından üretilen 1.2kV/600A güç diyot modülüdür. POW-R-BLOK™ paketi içinde seri bağlı diyot çiftinden oluşan bu komponent, endüstriyel enerji dönüştürme uygulamalarında doğrultma işlevi görür. 1200V DC ters gerilim kapasitesi ve 600A ortalama doğrultulmuş akımı ile yüksek güç sistemlerinde kullanılan entegre diyot modülüdür. Şasi montajı özellikleri ile güç elektronik devrelerinde, invertörler ve doğrultmaçlarda uygulanır. Standart kurtarma hızı (>500ns) karakteristiği bulunmaktadır. Kompact tasarımı sayesinde yer tasarrufu sağlar. Obsolete durumundaki parça eski tasarımlar için referans olabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 600A |
| Current - Reverse Leakage @ Vr | 40 mA @ 1200 V |
| Diode Configuration | 1 Pair Series Connection |
| Diode Type | Standard |
| Mounting Type | Chassis Mount |
| Package / Case | POW-R-BLOK™ Module |
| Part Status | Obsolete |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | POW-R-BLOK™ Module |
| Voltage - DC Reverse (Vr) (Max) | 1200 V |
| Voltage - Forward (Vf) (Max) @ If | 1.19 V @ 1800 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
