Diyotlar - Doğrultucular - Diziler
LD411060

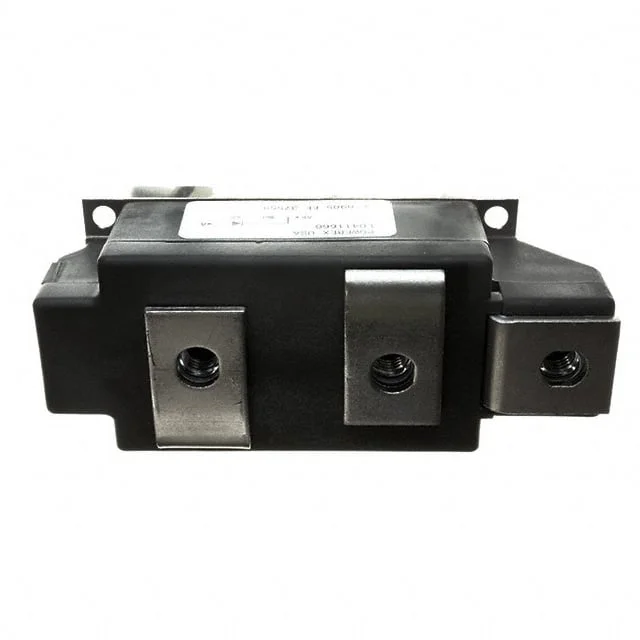

DIODE MODULE 1KV 600A POW-R-BLOK
- Üretici
- Powerex, Inc.
- Paket/Kılıf
- POW-R-BLOK™ Module
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- LD411060
LD411060 Hakkında
LD411060, Powerex Inc. tarafından üretilen 1KV 600A kapasiteli güç doğrultucu diyot modülüdür. POW-R-BLOK™ kasa tipinde seri bağlı diyot çifti konfigürasyonuna sahiptir. Ortalama doğrultulmuş akımı (Io) 600A, maksimum DC ters gerilimi 1000V'tur. 1800A akımda maksimum ileri gerilim 1.19V'tur. Ters sızıntı akımı 1000V'de 40mA olup, standart recovery tipi (>500ns) ile tasarlanmıştır. Chassis mount tipi montaj için uygundur. Yüksek akım uygulamalarında, endüstriyel güç denetimi sistemlerinde ve ağır yük doğrultma devrelerinde kullanılır. Parça durumu itibariyle obsolete statüsündedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 600A |
| Current - Reverse Leakage @ Vr | 40 mA @ 1000 V |
| Diode Configuration | 1 Pair Series Connection |
| Diode Type | Standard |
| Mounting Type | Chassis Mount |
| Package / Case | POW-R-BLOK™ Module |
| Part Status | Obsolete |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | POW-R-BLOK™ Module |
| Voltage - DC Reverse (Vr) (Max) | 1000 V |
| Voltage - Forward (Vf) (Max) @ If | 1.19 V @ 1800 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
