LD410860

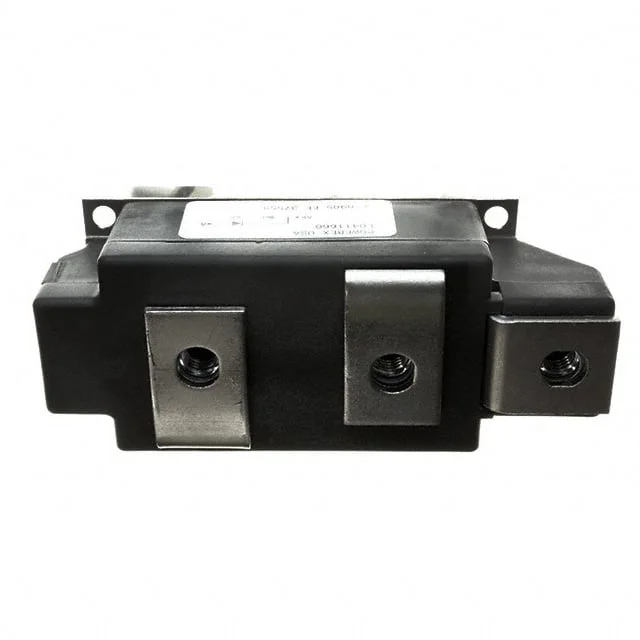

DIODE MODULE 800V 600A POWRBLOK
- Üretici
- Powerex, Inc.
- Paket/Kılıf
- POW-R-BLOK™ Module
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- LD410860
LD410860 Hakkında
LD410860, Powerex tarafından üretilen 800V 600A kapasiteli POW-R-BLOK™ modülü tipinde bir doğrultma diyot dizisidir. 1 Pair Series Connection konfigürasyonunda tasarlanan bu komponent, ortalama doğrultulmuş akım olarak diyot başına 600A sunmaktadır. Maksimum 800V ters gerilimde 40mA ters sızıntı akımı ile çalışır. Ön gerilim düşümü 1800A akımda 1.19V olarak belirtilmiştir. Standart kurtarma hızı >500ns, >200mA Io şartlarında ölçülmüştür. Chassis mount tipi bu modülü endüstriyel güç kaynakları, kaynak cihazları ve yüksek akımlı doğrultma uygulamalarında kullanmaya uygundur. POW-R-BLOK™ paketaj tipi kompakt kurulum ve etkin ısı yönetimi sağlar. Not: Bu ürün obsolete (üretim dışı) statüsündedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 600A |
| Current - Reverse Leakage @ Vr | 40 mA @ 800 V |
| Diode Configuration | 1 Pair Series Connection |
| Diode Type | Standard |
| Mounting Type | Chassis Mount |
| Package / Case | POW-R-BLOK™ Module |
| Part Status | Obsolete |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | POW-R-BLOK™ Module |
| Voltage - DC Reverse (Vr) (Max) | 800 V |
| Voltage - Forward (Vf) (Max) @ If | 1.19 V @ 1800 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
