Transistörler - Bipolar (BJT) - Diziler

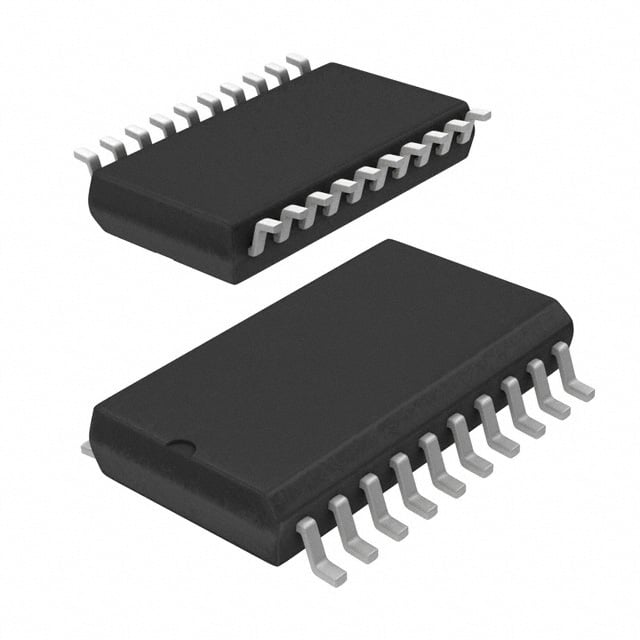

L6221AD013TR
TRANS 4NPN DARL 50V 1.8A 20SOIC
- Üretici
- STMicroelectronics
- Paket/Kılıf
- 20-SO
- Seri / Aile Numarası
- L6221AD
L6221AD013TR Hakkında
L6221AD013TR, STMicroelectronics tarafından üretilen 4 adet NPN Darlington transistörü içeren entegre bir transistör dizisidir. 20-pin SO (SOIC) paket içinde sunulan bu komponent, maksimum 50V collector-emitter voltajı ve 1.8A collector akımı kapasitesi ile tasarlanmıştır. Darlington konfigürasyonu sayesinde yüksek akım kazanç sağlayan bu transistör, 1.6V saturasyon voltajında çalışır. -40°C ile +150°C sıcaklık aralığında kullanılabilen komponent, endüstriyel kontrol uygulamaları, motor sürücüler, röle kontrol devreleri ve güç anahtarlama uygulamalarında yaygın olarak kullanılmıştır. Surface mount montajı ile PCB entegrasyonu kolaylaştırılmıştır. Maksimum 1W güç dağıtma kapasitesine sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 1.8A |
| Mounting Type | Surface Mount |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Part Status | Obsolete |
| Power - Max | 1W |
| Supplier Device Package | 20-SO |
| Transistor Type | 4 NPN Darlington (Quad) |
| Vce Saturation (Max) @ Ib, Ic | 1.6V @ 1.8A |
| Voltage - Collector Emitter Breakdown (Max) | 50V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
