Transistörler - Bipolar (BJT) - Diziler
L603C

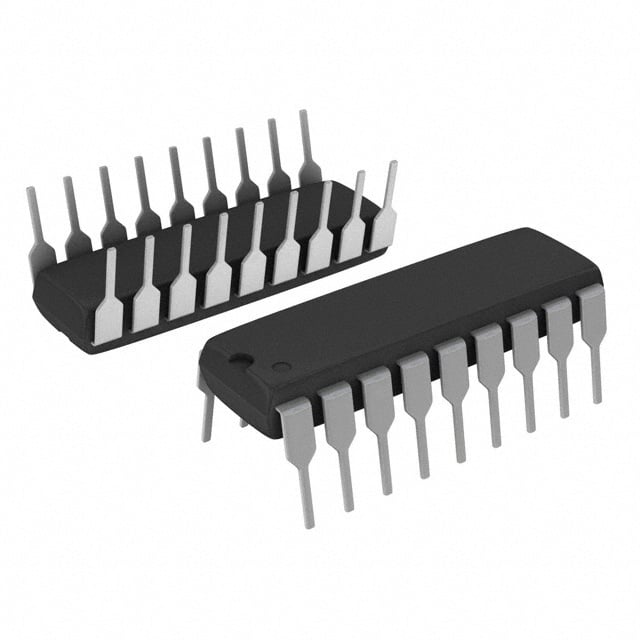

TRANS 8NPN DARL 90V 0.4A 18DIP
- Üretici
- STMicroelectronics
- Paket/Kılıf
- 18-DIP
- Seri / Aile Numarası
- L603C
L603C Hakkında
L603C, STMicroelectronics tarafından üretilen 8 NPN Darlington transistör dizisidir. 18-pin DIP pakette sunulan bu bileşen, maksimum 400mA kollektör akımı ve 90V kırılma voltajı ile orta güç uygulamalarında kullanılır. 2V doyum voltajına sahip olan transistör, endüstriyel kontrol devreleri, motor sürücüleri, röle kontrol uygulamaları ve sinyal amplifikasyonu gibi alanlarda yer alır. -25°C ile 150°C arasında çalışan bileşen, maksimum 1.8W güç dağıtabilir. Darlington konfigürasyonu sayesinde yüksek akım kazancı sağlayan L603C, düşük base akımı ile kontrollenebilir. Not: Bu ürün üretimi durdurulmuş (Obsolete) olup, yeni tasarımlarda alternatif bileşenlerin değerlendirilmesi önerilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 400mA |
| Mounting Type | Through Hole |
| Operating Temperature | -25°C ~ 150°C (TJ) |
| Part Status | Obsolete |
| Power - Max | 1.8W |
| Supplier Device Package | 18-DIP |
| Transistor Type | 8 NPN Darlington |
| Vce Saturation (Max) @ Ib, Ic | 2V @ 500µA, 300mA |
| Voltage - Collector Emitter Breakdown (Max) | 90V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
