KTA1267-Y-BP

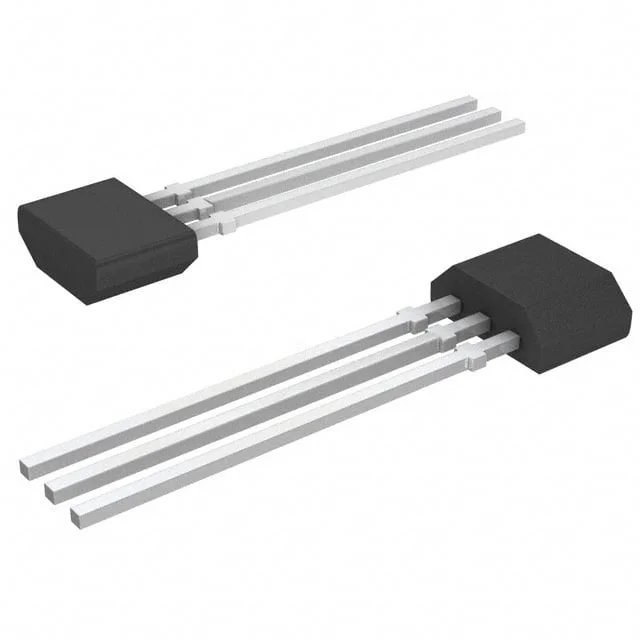

TRANSISTOR TO-92
KTA1267-Y-BP Hakkında
KTA1267-Y-BP, Micro Commercial Components tarafından üretilen TO-92 paketli PNP bipolar jonksiyon transistörüdür. 150mA maksimum kolektör akımı, 80MHz geçiş frekansı ve geniş çalışma sıcaklık aralığı (-55°C ~ 150°C) ile tasarlanmıştır. 400mW maksimum güç dağıtabilir. 120 minimum DC akım kazancı (hFE) ve 50V maksimum kolektör-emitör kırılma voltajı özellikleri vardır. Through-hole montajı için uygundur. Ses amplifikatörleri, düşük frekanslı anahtarlama devreleri ve genel amaçlı anahtarlama uygulamalarında tercih edilir. DC akım kazancı ve düşük doyma voltajı sayesinde kontrollü anahtarlama gerektiren uygulamalarda kullanılabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 150 mA |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 120 @ 2mA, 6V |
| Frequency - Transition | 80MHz |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-226-3, TO-92-3 Short Body |
| Part Status | Obsolete |
| Power - Max | 400 mW |
| Supplier Device Package | TO-92S |
| Transistor Type | PNP |
| Vce Saturation (Max) @ Ib, Ic | 300mV @ 10mA, 100mA |
| Voltage - Collector Emitter Breakdown (Max) | 50 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
